Reparatur statt Austausch: Wann lohnt sich die Instandsetzung eines ADtranz-Traktionsumrichters?

Ein Ausfall moderner oder bewährter Schienenfahrzeuge führt im Bahnbetrieb unmittelbar zu hohen Folgekosten und betrieblichen Engpässen. Im Zentrum des elektrischen Antriebsstrangs steht dabei der Traktionsumrichter, der die aus der Fahrleitung bezogene elektrische Energie präzise an die Fahrmotoren anpasst. Insbesondere bei Fahrzeugflotten, die mit einem ADtranz-Traktionsumrichter ausgerüstet sind, stehen Flottenbetreiber, Instandhaltungsleiter und Verkehrsunternehmen heute vor einer strategischen Herausforderung: Tritt ein Defekt an der Leistungselektronik oder der Steuerung auf, ist ein vollständiger Austausch durch den ursprünglichen Hersteller meist technisch unmöglich oder wirtschaftlich unrentabel.

Kurz erklärt

Die Reparatur eines ADtranz-Traktionsumrichters lohnt sich wirtschaftlich und technisch vor allem dann, wenn Ersatzteile herstellerseitig abgekündigt sind, lange Lieferzeiten drohen oder ein Neukauf aufwendige Zulassungsverfahren nach sich ziehen würde. Durch gezielte Baugruppeninstandsetzung, den selektiven Tausch gealterter Halbleiter sowie passiver Bauelemente und eine präventive Überarbeitung bleibt das Gesamtsystem ohne konstruktive Änderungen am Schienenfahrzeug langfristig betriebsbereit.

Die wichtigsten Erkenntnisse vorab

• Hohes Einsparpotenzial: Eine qualifizierte Instandsetzung auf Baugruppen- und Bauteilebene reduziert die Kosten im Vergleich zu einer Neukonstruktion oder einem Systemwechsel in der Regel um 50 bis 70 Prozent.
• Vermeidung von Neuzulassungen: Durch die Wiederherstellung des Originalzustands ohne Eingriff in die Grundarchitektur entfallen zeitintensive und kostspielige Homologationsverfahren nach den Vorgaben der Eisenbahnaufsicht.
• Gezielte Schwachstellenbeseitigung: Typische Ausfallursachen wie ausgetrocknete Zwischenkreiskondensatoren, degradierte Optokoppler in den Gate-Treibern oder thermomechanische Ermüdungen von Lötstellen lassen sich gezielt beheben.
• Beherrschung von Obsoleszenz: Spezialisierte Fachbetriebe können abgekündigte Halbleiter und diskrete Bauelemente durch qualifizierte Ersatztypen ersetzen oder einzelne Steuerkarten funktionskompatibel überarbeiten.
• Verkürzung von Stillstandszeiten: Die Aufarbeitung und Prüfung bestehender Umrichtermodule ist oft innerhalb weniger Wochen realisierbar, während Neubeschaffungen oder Redesign-Projekte Lieferzeiten von vielen Monaten aufweisen.

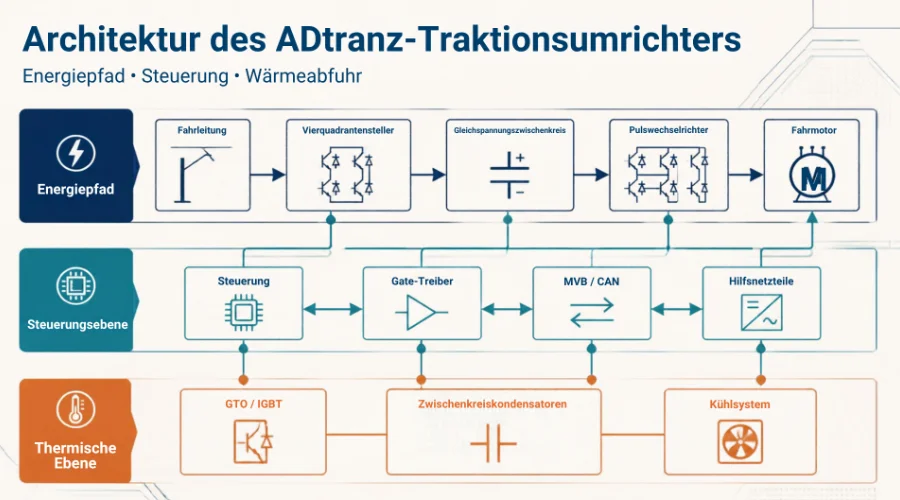

Architektur und Baugruppen des ADtranz-Traktionsumrichters

Um die Fehlerdynamik und den Instandsetzungsaufwand eines Traktionsumrichters aus der ADtranz-Ära technisch fundiert zu bewerten, ist ein Blick auf die innere Systemarchitektur erforderlich. Ein solcher Umrichter ist keine monolithische Einheit, sondern ein hochkomplexes mechatronisches Gesamtsystem, das aus eng miteinander interagierenden Teilbaugruppen besteht.

Leistungsteil: GTO- und IGBT-Module im Zwischenkreisverbund

Das Herzstück der Traktionsumrichter bildet der Leistungsteil. Je nach Entwicklungsgeneration und Einsatzbereich etwa in Lokomotiven, Triebzügen oder Straßenbahnen, kommen entweder klassische Gate-Turn-Off-Thyristoren (GTO) oder frühe Generationen von Insulated-Gate-Bipolar-Transistoren (IGBT) zum Einsatz.

Diese Leistungshalbleiter sind in Phasenbausteinen angeordnet und schalten Ströme von mehreren hundert bis über tausend Ampere bei Zwischenkreisspannungen im Kilovoltbereich. Zwischen dem netzseitigen Stromrichter (Vierquadrantensteller) und dem motorseitigen Pulswechselrichter liegt der Gleichspannungszwischenkreis. Dieser enthält großvolumige Kondensatorbatterien, die sowohl als Energiespeicher fungieren als auch Netzrückwirkungen und Schaltrippel glätten. Ergänzt wird dieser Bereich durch Überspannungsbegrenzer, Entladewiderstände und Saugkreise.

Gate-Treiberstufen und galvanische Signaltrennung

Zwischen der digitalen Steuerebene und den Leistungshalbleitern agieren die Gate-Treiberbaugruppen (Gate Units). Ihre primäre Funktion besteht darin, die niedervoltigen Schaltsignale der Umrichterregelung in potentialfreie Steuerströme und -spannungen umzusetzen, um die Halbleiterschalter sicher ein- und auszuschalten.

Da die Steueranschlüsse der Leistungshalbleiter auf hohem elektrischem Potential gegenüber der Fahrzeugmasse liegen, ist eine galvanische Trennung zwingend erforderlich. Diese erfolgt je nach Ausführung über Lichtwellenleiter (LWL) oder spezielle Impulsübertrager. Darüber hinaus verfügen moderne Gate-Baugruppen über integrierte Schutzmechanismen wie die Entsättigungsüberwachung (Desaturation Detection), die einen einsetzenden Kurzschluss im Leistungsteil innerhalb von Mikrosekunden erkennen und den Schaltvorgang kontrolliert unterbrechen muss.

Steuerungselektronik, Buskommunikation und Hilfsbetriebe-Netzteile

Die Regelungs- und Steuerungsarchitektur basiert auf mehrlagigen Baugruppenträgern im 19-Zoll-Format oder gekapselten Elektronikkassetten. Hier arbeiten digitale Signalprozessoren (DSP), Mikrocontroller und programmierbare Logikbausteine (FPGA/ASIC) an der Berechnung der komplexen Modulationsverfahren zur feldorientierten Regelung der Asynchron- oder Synchronmotoren.

Die Kommunikation mit dem übergeordneten Fahrzeugleitsystem erfolgt über standardisierte oder proprietäre Feldbusse wie den Multifunction Vehicle Bus (MVB) oder CAN-basierte Schnittstellen. Zur internen Spannungsversorgung dienen DC-DC-Wandler und Schaltnetzteile, die aus der fahrzeugeigenen Batteriespannung (beispielsweise 24 V, 72 V oder 110 V DC) hochstabile, potentialgetrennte Versorgungsspannungen für die Prozessoren, Operationsverstärker und Sensoren generieren.

Kühlsysteme und thermische Schnittstellen

Aufgrund der enormen Verlustleistung, die beim Schalten hoher Ströme in den Halbleiterchips entsteht, ist die thermische Anbindung ein kritischer Konstruktionsfaktor. ADtranz-Systeme nutzen entweder erzwungene Luftkühlung mit leistungsstarken Radiallüftern oder geschlossene Flüssigkeitskühlsysteme.

Bei Flüssigkeitskühlungen zirkuliert ein Gemisch aus Wasser und Glykol oder ein dielektrisches Kühlmittel über Aluminium-Kühlkörper, auf denen die Halbleiter direkt montiert sind. Die Wärmeübertragung hängt dabei elementar von der Oberflächengüte, dem exakten Anzugsmoment der Modulverschraubungen und der Langzeitstabilität von Wärmeleitpasten oder Wärmeleitfolien ab.

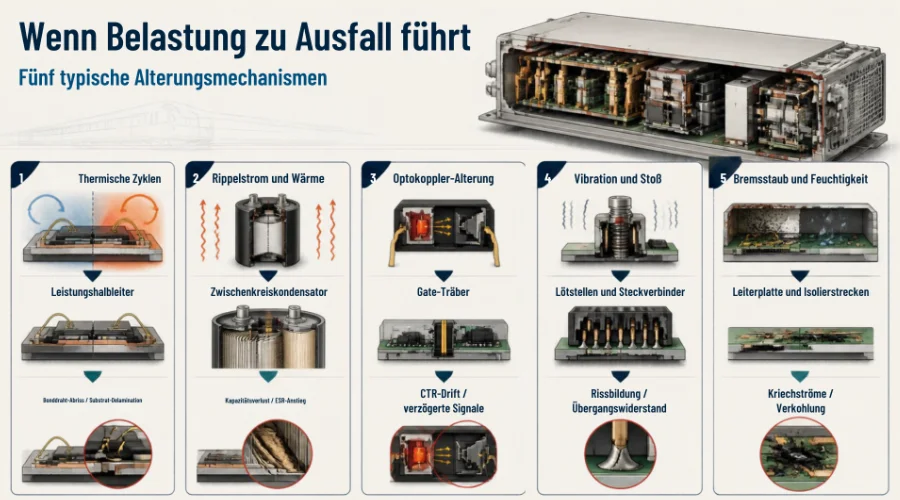

Typische Fehlerbilder und Ausfallursachen in der Bahnpraxis

Traktionsumrichter im Bahnbetrieb unterliegen extremen Belastungen, die im industriellen Standardumfeld selten in dieser Härte auftreten. Die Kombination aus kontinuierlichen Lastwechseln, mechanischen Vibrationen, weiten Temperaturbereichen und elektrischen Transienten führt über die Betriebsjahre zu charakteristischen Alterungserscheinungen.

Thermische Zyklen und Bonddraht-Abrisse an Leistungshalbleitern

Jeder Beschleunigungs- und Bremsvorgang eines Schienenfahrzeugs erzeugt einen massiven thermischen Hub in den aktiven Zonen der Halbleiterchips. Innerhalb von Sekunden steigen die Sperrschichttemperaturen steil an und kühlen anschließend wieder ab.

Diese thermischen Zyklen führen zu mechanischen Scherspannungen an den internen Grenzflächen der Module, da Silizium, das DCB-Keramiksubstrat (Direct Copper Bonded) und die Kupfer-Bodenplatte unterschiedliche thermische Ausdehnungskoeffizienten aufweisen. Typische Schadensbilder sind:

• Bonddraht-Abriss (Lift-off): Die feinen Aluminiumdrähte, welche die Verbindung zur Chipoberfläche herstellen, ermüden an den Schweißpunkten, lösen sich ab und führen zur lokalen Stromüberlastung der verbleibenden Drähte bis hin zum Durchlegieren.
• Substrat-Delamination: Die Lotschicht zwischen dem Keramikisolator und der Bodenplatte reißt großflächig auf, wodurch der thermische Übergangswiderstand drastisch ansteigt und der Chip den thermischen Hitzetod stirbt.

Kapazitätsverlust und Elektrolytaustrocknung im Zwischenkreis

Die Zwischenkreiskondensatoren altern primär elektrochemisch und thermisch. Bei älteren Elektrolytkondensatoren führt die permanente Erwärmung im Betrieb – hervorgerufen durch interne Rippelströme und externe Umgebungstemperaturen – zu einer kontinuierlichen Diffusion des flüssigen Elektrolyten durch die Dichtungen.

Die technische Folge ist ein stetiger Verlust an elektrischer Kapazität und ein signifikanter Anstieg des äquivalenten Serienwiderstands (ESR). Ein erhöhter ESR führt zu einer weiteren Selbstauszehrung des Bauelements durch Eigenwärme. Im fortgeschrittenen Stadium verliert der Zwischenkreis seine Filterwirkung; es kommt zu Überspannungsspitzen, Fehlauslösungen der Schutzeinrichtungen oder im ungünstigsten Fall zum Druckaufbau und Aufplatzen der Kondensatorbecher. Bei Folienkondensatoren führen hingegen Teilentladungen und Alterungsprozesse des Polypropylen-Dielektrikums zu irreversiblen Durchschlägen und Kapazitätsverlusten.

Optokoppler-Degradation und Drift auf Treiberbaugruppen

Die Signalübertragung auf den Gate-Treiber- und Schnittstellenkarten setzt häufig Optokoppler zur Potentialtrennung ein. Die in diesen Bauteilen integrierten Galliumarsenid-Infrarot-LEDs unterliegen einem physikalischen Alterungsprozess: Ihre Lichtausbeute sinkt über die Betriebsstunden signifikant ab.

Infolgedessen verringert sich das Stromübertragungsverhältnis (Current Transfer Ratio, CTR). Fällt das CTR unter einen definierten Schwellenwert, verlängern sich die Signallaufzeiten, oder Schaltbefehle werden unvollständig übertragen. Das führt zu asymmetrischen Schaltzeiten der Leistungshalbleiter, erhöht die Schaltverluste dramatisch und kann zu gefährlichen Brückenkurzschlüssen führen. Bei der Analyse industrieller Elektronik zeigt sich häufig, dass sporadische Umrichterstörungen direkt auf gealterte Optokoppler oder driftende Treiberwiderstände zurückzuführen sind.

Schwingungsbedingte Lötstellenbrüche und Übergangswiderstände

Schienenfahrzeuge erzeugen permanente Schwingungs- und Stoßbelastungen, die den mechanischen Beanspruchungsklassen der Bahnnorm EN 61373 unterliegen. Diese Schwingungen wirken permanent auf alle mechanischen und elektrischen Verbindungsstellen ein.

Auf den Steuerplatinen führt dies über Jahre hinweg zur Schwingungsrissbildung (High-Cycle-Fatigue) an Lötstellen, insbesondere bei schweren bedrahteten Bauteilen wie Transformatoren, Drosseln und größeren Becherkondensatoren. An Steckverbindern, Flachbandkabeln und Backplanes führt Reibkorrosion (Fretting Corrosion) zum Anstieg der Übergangswiderstände. Dies ruft sporadische Signalausfälle hervor, die im Fehlerspeicher des Fahrzeugs oft nicht eindeutig zugeordnet werden können.

Verschmutzung durch Bremsstaub, Feuchtigkeit und Kriechströme

Obwohl Umrichtergehäuse in der Regel in hohen Schutzarten ausgeführt sind, dringen bei unzureichender Wartung oder defekten Dichtungen Schmutzpartikel und feuchte Luft ein. Besonders problematisch ist metallischer Bremsabrieb in Kombination mit Luftfeuchtigkeit oder Kondensatbildung bei Temperaturwechseln.

Auf den Leiterplatten und Isolierstrecken entstehen dadurch leitfähige Ablagerungen. Gemäß den Grundsätzen der Isolationskoordination nach EN 50124 verringern diese Schichten die Kriechstromfestigkeit drastisch. Es bilden sich Kriechspuren entlang der Isolierkörper, die schließlich zu Funkenüberschlägen und irreversiblen Verkohlungen des Basismaterials führen.

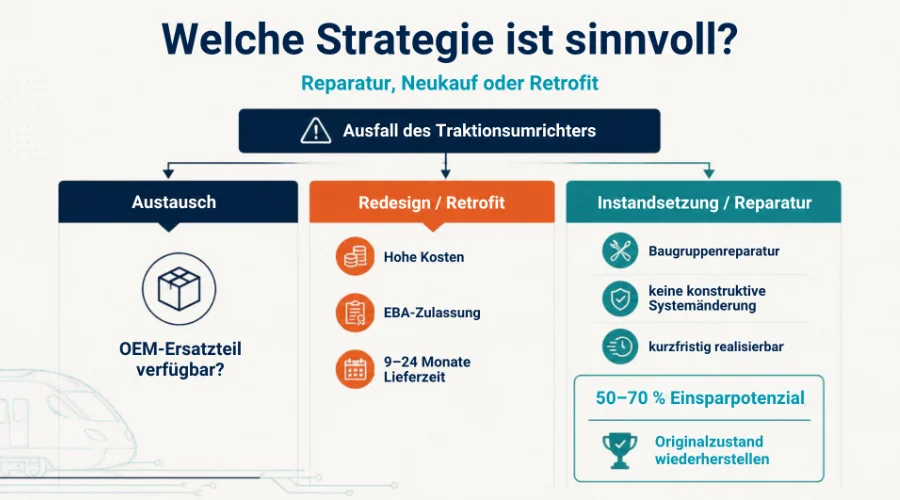

Reparatur, Neukauf oder Retrofit: Entscheidungskriterien für Betreiber

Steht ein ADtranz-Traktionsumrichter mit Defekt still, muss die Instandhaltungsabteilung eine betriebswirtschaftliche und technische Richtungsentscheidung treffen. Drei Szenarien stehen grundsätzlich zur Auswahl: Neukauf eines Ersatzumrichters, komplettes Redesign (Retrofit) oder die professionelle Instandsetzung des bestehenden Systems.

Ausfall des Traktionsumrichters

                │

                ▼

  Prüfung: OEM-Ersatzteil verfügbar?

         ├── Ja ──► Prüfung: Lieferzeit & Budget akzeptabel? ──► Austausch

         │

         └── Nein / EOL (Hersteller-Abkündigung)

                │

                ▼

  Entscheidung: Gesamtsystem-Redesign vs. Komponenten-Instandsetzung

         │

         ├── Redesign / Retrofit ──► Hohe Kosten, EBA-Zulassung, lange Stillstandszeit

         │

         └── Instandsetzung / Reparatur ──► Wirtschaftlich, kein Zulassungsaufwand, kurzfristig

Wirtschaftlicher Vergleich: Instandsetzung vs. Redesign-Kosten

Da ADtranz als eigenständiger Hersteller im Zuge historischer Fusionen in heutigen Großkonzernen aufgegangen ist, sind originale Neugeräte ab Werk in aller Regel nicht mehr lieferbar. Ein 1:1-Austausch gegen ein Neugerät scheidet somit meist aus.

Ein vollständiges Redesign, also der Einbau eines Umrichters neuerer Bauart, zieht enorme Investitionskosten nach sich:

• Entwicklungs- und Adaptionsaufwand: Mechanische Aufhängungen, Kühlschnittstellen und elektrische Anschlüsse müssen neu konstruiert werden.
• Software- und Protokollanpassung: Die bestehende Fahrzeugleittechnik muss auf neue Kommunikationsprotokolle adaptiert werden, was komplexe Gateways erfordert.
• Werkzeug- und Schulungskosten: Das Instandhaltungspersonal muss für neue Systeme geschult, Diagnosesoftware neu beschafft werden.

Demgegenüber beschränkt sich eine qualifizierte Baugruppenreparatur auf die Wiederherstellung der bestehenden Hardware. Die Kosten für die Instandsetzung eines defekten Moduls liegen erfahrungsgemäß bei einem Bruchteil der Neukonstruktion, wodurch das Budget für die Fahrzeugflotte signifikant geschont wird.

Zulassungsrelevanz und Homologation nach Bahnstandards

Ein oft unterschätzter Faktor im Schienenverkehr ist das Zulassungsrecht. Der Traktionsumrichter ist eine sicherheits- und betriebsrelevante Komponente. Jeder grundlegende Eingriff in die Systemarchitektur oder die Einführung neuer Schaltungskonzepte gilt eisenbahnrechtlich als wesentliche Änderung.

Dies erfordert ein aufwendiges Genehmigungsverfahren durch nationale Behörden wie das Eisenbahn-Bundesamt (EBA). Ein solches Verfahren beinhaltet:

1. Nachweise zur elektromagnetischen Verträglichkeit (EMV) nach EN 50121-3-2.
2. Sicherheitsgutachten zur Funktionalen Sicherheit (SIL) nach EN 50126, EN 50128 und EN 50129.
3. Fahrversuche und Prüffahrten im Schienennetz.

Wird der ADtranz-Traktionsumrichter hingegen fachgerecht instandgesetzt und auf seinen spezifizierten Originalzustand zurückgeführt, erlischt die Betriebserlaubnis des Gesamtfahrzeugs nicht. Die Baugruppe bleibt zulassungstechnisch identisch, was Risiken und Projektlaufzeiten drastisch minimiert.

Stillstandskosten und Lieferzeiten im Ersatzteilwesen

Im Schienenverkehr verursacht jedes abgestellte Fahrzeug täglich erhebliche Ausfallkosten, gefährdet vertraglich zugesicherte Taktzeiten und zieht Pönalen nach sich.

Neubeschaffungen von Umrichtersystemen weisen in der Bahnindustrie heute typischerweise Lieferzeiten von 9 bis 24 Monaten auf.

Eine zielgerichtete Fehleranalyse und Baugruppenreparatur lassen sich hingegen oft binnen weniger Wochen abwickeln. Für Betreiber mit vorhandenen Umlaufbeständen an Reservebaugruppen bedeutet die kontinuierliche Wiederaufbereitung defekter Komponenten eine lückenlose Sicherstellung der Fahrzeugverfügbarkeit.

Technische Machbarkeit und Risikobewertung

Nicht jeder Umrichter ist wirtschaftlich reparabel. Eine Instandsetzung lohnt sich insbesondere dann, wenn:

• Der mechanische Rahmen und die Hochstrom-Verschienung (Busbar oder Schienenverteilersystem) unbeschädigt sind.
• Keine großflächigen Lichtbogenschäden vorliegen, die das Baugruppengehäuse oder isolierende Schichtstrukturen thermisch zerstört haben.
• Die Steuer- und Regelungskarten keine irreparable Zerstörung der inneren Leiterplattenlagen aufweisen.

Liegen primär Defekte an den Halbleitermodulen, der Gate-Ansteuerung, den Zwischenkreiskondensatoren oder den Hilfsnetzteilen vor, ist die technische Machbarkeit einer dauerhaften Instandsetzung uneingeschränkt gegeben.

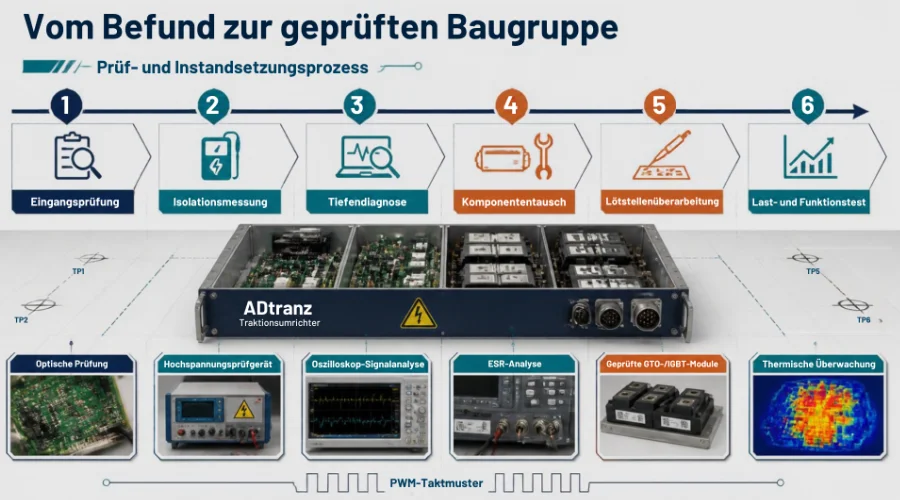

Prüf- und Instandsetzungsprozess auf Bauteilebene

Die Wiederherstellung industrieller Bahnelektronik erfordert spezialisierte Mess- und Prüftechnik, da Standardmethoden der Industrieelektronik den spezifischen Anforderungen der Bahntechnik nicht genügen.

Instandsetzungsablauf eines Traktionsumrichters:

Eingangsprüfung & Isolationsmessung ──► Tiefendiagnose & Signalanalyse ──► Selektiver Komponententausch ──► Last- & Funktionstest

Eingangsprüfung, Isolationsmessung und optische Vorabdiagnose

Der Prozess beginnt mit einer systematischen Sichtprüfung und Reinigung. Über thermografische Vorprüfungen, endoskopische Untersuchungen und mikroskopische Kontrollen werden mechanische Risse, Korrosionsspuren oder thermische Überlastungen erfasst.

Bevor Halbleiter oder Steuerbaugruppen mit Spannung beaufschlagt werden, erfolgt eine umfassende Isolationsprüfung gemäß EN 50153 und EN 50155. Mit Hochspannungsprüfgeräten wird der Isolationswiderstand zwischen den Hochspannungspfaden, den Zwischenkreisschienen und der Fahrzeugmasse gemessen. Erst wenn sichergestellt ist, dass keine unzulässigen Kriechströme oder Erdschlüsse vorliegen, wird die Baugruppe schrittweise in Betrieb genommen.

Messtechnische Lokalisierung defekter Komponenten und Signalpfade

Auf Baugruppenebene wird der Fehler systematisch eingegrenzt. Da viele Defekte nur dynamisch unter Last auftreten, reicht eine rein ohmsche Durchgangsprüfung selten aus:

• Oszilloskopische Signalanalyse: Die Flankensteilheit, Totzeiten und Spannungspegel der Gate-Ansteuersignale werden an hochohmigen Tastköpfen exakt vermessen.
• Kapazitäts- und ESR-Analyse: Kondensatoren werden im ausgebauten Zustand bei verschiedenen Frequenzen auf ihren ESR-Wert und Verlustfaktor (tan Delta) geprüft.
• Kennlinienschreiber-Diagnose (Curve Tracing): Halbleiterstrukturen und diskrete Schutzbeschaltungen werden strom- und spannungslos vermessen, um Degradationen in den Halbleiterübergängen zu erkennen, noch bevor ein Totalausfall eintritt.
• LWL-Dämpfungsmessung: Optische Schnittstellen werden auf ihre Sendeleistung und Empfindlichkeit untersucht, um Alterungseffekte der Optoelektronik auszuschließen.

Selektiver Komponententausch und Überarbeitung gealterter Bereiche

Im Rahmen der Instandsetzung werden nicht nur akut defekte Bauelemente ersetzt. Eine nachhaltige Instandhaltungsstrategie beinhaltet stets die präventive Überarbeitung schwachstellenbehafteter Bereiche:

• Komponententausch: Defekte GTOs oder IGBT-Module werden gegen geprüfte Original- oder qualifizierte Ersatztypen getauscht.
• Vorbeugender Austausch: Sämtliche Elektrolytkondensatoren, Optokoppler und Relais, die eine definierte Betriebslebensdauer überschritten haben, werden standardmäßig erneuert.
• Lötstellenüberarbeitung: Baugruppen werden gereinigt, nachgelötet und thermisch hoch belastete Lötstellen von bleifreien oder verbleiten Zinn-Verbindungen befreit und normgerecht neu verlötet.
• Schutzlackierung: Zum Abschluss werden die Platinen mit speziellem Schutzlack (Conformal Coating) neu versiegelt, um Kriechstrecken zu schließen und Feuchtigkeitsschutz zu gewährleisten.

Funktionstest unter Betriebsbedingungen und Lastsimulation

Nach erfolgter Reparatur muss das System seine Einsatzbereitschaft nachweisen. Dies geschieht auf spezialisierten Prüffeldern:

• Statische Niederspannungsprüfung: Überprüfung der internen Spannungsversorgungen, Schutzschaltungen und der Buskommunikation mit Diagnoserechnern.
• Dynamischer Impulstest: Überprüfung des Schaltverhaltens der Leistungshalbleiter unter realistischen PWM-Taktmustern.
• Volllast- und Erwärmungstest: Belastung der Baugruppen an Prüflasten zur Simulation realer Fahrprofile. Hierbei wird das thermische Verhalten über Wärmebildkameras überwacht, um lokale Hotspots aufzuspüren.

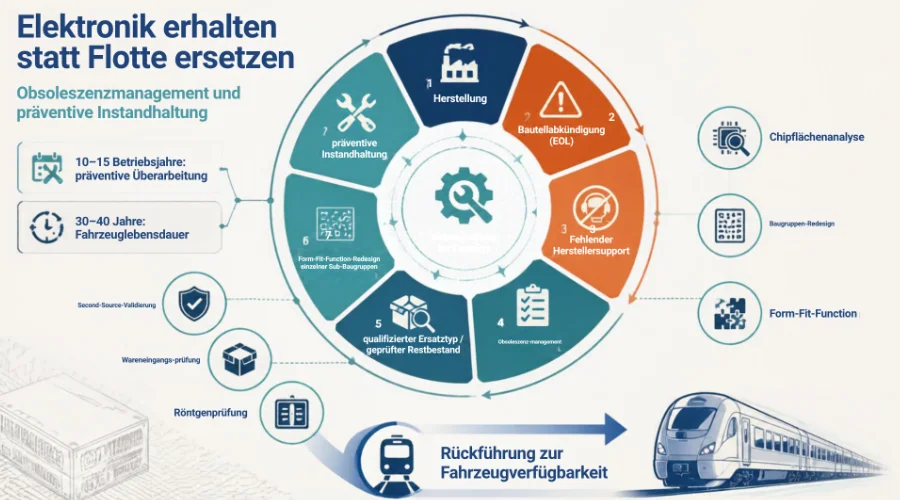

Obsoleszenzmanagement und präventive Lebensdauerverlängerung

Die Ausmusterung von Schienenfahrzeugen erfolgt selten aufgrund mechanischen Verschleißes der Wagenkästen oder Drehgestelle – diese sind für Nutzungszeiten von 30 bis 40 Jahren ausgelegt. Der limitierende Faktor ist fast immer die Elektronik, deren Bauteilzyklen in der Konsum- und Industriewelt selten zehn Jahre überschreiten.

Obsoleszenz-Lebenszyklus:

Herstellung ──► Bauteilabkündigung (EOL) ──► Fehlender Herstellersupport ──► Gezieltes Obsoleszenzmanagement (SCHNECKE elektronik)

Umgang mit abgekündigten Halbleitern und Spezialbauteilen

Für viele ADtranz-Traktionsumrichter sind originale GTO-Thyristoren, Hochspannungs-IGBTs oder kundenspezifische Hybridbausteine herstellerseitig als End-of-Life (EOL) deklariert. Ein professionelles Obsoleszenzmanagement begegnet diesem Engpass durch mehrere Methoden:

• Weltweites Netzwerk qualifizierter Quellen: Zugriff auf geprüfte Restbestände aus zertifizierten Lagerbeständen der Bahnindustrie.
• Second-Source-Validierung: Auswahl und messtechnische Verifikation moderner Halbleiter alternativer Hersteller, die in Bezug auf Sperrspannung, Durchlassverluste und Schaltverhalten mindestens dem Original entsprechen.
• Bauteilprüfung: Vollständige Wareneingangsprüfung zum Schutz vor gefälschten Bauteilen (Counterfeit Parts), einschließlich Röntgenprüfung und Chipflächenanalyse.

Redesign einzelner Sub-Baugruppen ohne Systemänderung

Ist ein Bauteil am Markt absolut nicht mehr beschaffbar, stellt das Baugruppen-Redesign die wirtschaftlichste Lösung dar. Hierbei wird nicht der gesamte Traktionsumrichter ersetzt, sondern lediglich die betroffene Teilplatine, beispielsweise ein Netzteilmodul oder eine Gate-Treiberkarte – neu entwickelt:

• Form-Fit-Function-Prinzip (FFF): Die neue Platine besitzt exakt dieselben mechanischen Abmessungen, elektrischen Anschlusswerte und Schnittstellenfunktionen wie das historische Original.
• Moderne Schaltungstechnik: Im Inneren kommen moderne, langlebige und langfristig verfügbare Standardkomponenten zum Einsatz.
• Zulassungsneutralität: Da sich die äußeren Parameter und Schnittstellen des Umrichters nicht verändern, bleibt der Zulassungsstatus des Fahrzeugs erhalten.

Vorbeugende Instandhaltung zur Vermeidung von Folgeschäden

Der größte Hebel für die Reduzierung der Lebenszykluskosten (Life Cycle Costs, LCC) liegt in der präventiven Überarbeitung. Fällt ein Leistungshalbleiter im Fahrbetrieb durch einen Kurzschluss aus, reißt der entstehende Lichtbogen oder Stoßstrom häufig benachbarte Gate-Treiber, Sensoren und Schienenverbindungen mit in den Defekt.

Instandsetzungsbetriebe wie SCHNECKE elektronik setzen deshalb auf präventive Instandhaltungskonzepte: Flottenbetreiber lassen Umrichterbaugruppen nach festgelegten Laufleistungen oder Betriebsjahren turnusmäßig überprüfen. Durch den präventiven Austausch gealterter Verschleißkomponenten werden unvorhergesehene Streckenausfälle eliminiert und die Restnutzungsdauer der gesamten Fahrzeugflotte um Jahrzehnte verlängert.

Fazit

Die Frage, ob ein ADtranz-Traktionsumrichter instandgesetzt oder ersetzt werden sollte, lässt sich aus technischer und kaufmännischer Sicht eindeutig beantworten: Eine qualifizierte Instandsetzung ist in den allermeisten Fällen die überlegene Strategie.

Während Neukonstruktionen oder Flotten-Retrofits mit immensen Investitionskosten, unkalkulierbaren Zulassungshürden und untragbaren Lieferzeiten verbunden sind, stellt die gezielte Reparatur auf Bauteil- und Baugruppenebene die Einsatzbereitschaft schnell und kosteneffizient wieder her. Durch die Kombination aus messtechnischer Fehleranalyse, präventivem Bauteiltausch und ingenieurmäßigem Obsoleszenzmanagement lässt sich die Lebensdauer bewährter Schienenfahrzeuge nachhaltig sichern, wirtschaftlich kalkulierbar und technisch zuverlässig.
