Die Firma SCHNECKE elektronik hat besondere Erfahrungen mit nachfolgenden speziellen Leiterplatten und Platinen der Firma ADtranz.
Leiterplatten und Platinen der Firma ADtranz (ABB Daimler Benz Transportation)
ADtranz 12 NX 01
Speisegerät
Hersteller:
ADtranz
Bauteil:
Speisegerät
Artikel- / Model-Nr.:
12 NX 01
Beschreibung:
ADtranz Traktionsleitsystem MICAS
ADtranz 12 NX 01
CPU
Hersteller:
ADtranz
Bauteil:
CPU
Artikel- / Model-Nr.:
12 NX 01
Beschreibung:
ADtranz Traktionsleitsystem MICAS
Galerie: Leiterplatten und Platinen der Firma ADtranz
Spezifische Beschreibungen

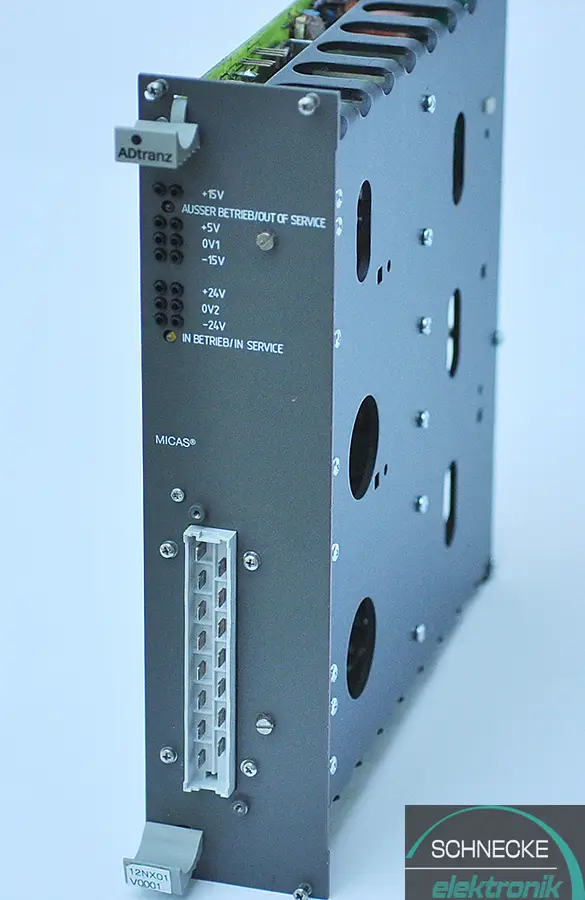

Adtranz 12 NX 01 Speisegerät
Adtranz 12 NX 01 Speisegerät Versorgungsbaugruppe
Die Adtranz ABB Daimler Benz Transportation 12 NX 01 ist eine hochzuverlässige elektronische Versorgungsbaugruppe, die speziell für den Einsatz in Bahnanlagen konzipiert wurde. Sie findet Verwendung in Schienenfahrzeugen wie Straßenbahnen, U-Bahnen und anderen Fahrzeugen des öffentlichen Personennahverkehrs sowie in stationären Bahnanlagen. Die Baugruppe dient der stabilen Spannungsversorgung und Signalaufbereitung für sicherheitsrelevante Steuerungs- und Überwachungssysteme. Technisch zeichnet sich die 12 NX 01 durch ihre redundante Auslegung und robuste Konstruktion aus, die einen unterbrechungsfreien Betrieb auch unter extremen Umgebungsbedingungen wie Temperaturschwankungen, Vibrationen und elektromagnetischen Störungen gewährleistet.
Die Baugruppe verfügt über integrierte Diagnose- und Schutzfunktionen, die Überlastungen, Kurzschlüsse und Spannungsschwankungen erkennen und abfangen. Verschiedene Ausführungsvarianten ermöglichen die Anpassung an unterschiedliche Bordnetzspannungen (typischerweise 24V, 48V oder 110V DC) sowie kundenspezifische Schnittstellenanforderungen. Sonderanpassungen können zusätzliche Filterschaltungen, erweiterte Temperaturbereichsspezifikationen oder spezifische Zulassungen für verschiedene nationale Bahnnormen umfassen, was die Baugruppe zu einer flexiblen Lösung für vielfältige Anwendungen im Schienenverkehrssektor macht.

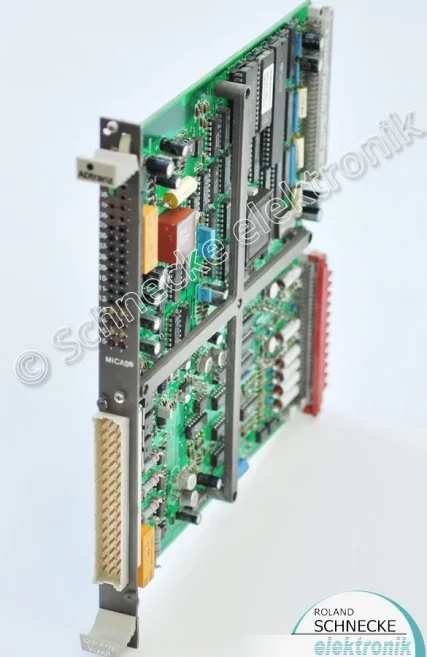

Adtranz 12 NX 01 CPU
Adtranz 12 NX 01 CPU – Zentrale Prozessoreinheit für Traktionssteuerung
Die Adtranz 12 NX 01 CPU ist eine spezialisierte Prozessor-Baugruppe, die primär als zentrale Steuereinheit im MICAS-Traktionsleitsystem (Microcomputer Control for Applications in rail Systems) eingesetzt wird. MICAS stellt das modulare Steuerungs- und Regelungssystem für elektrische Triebfahrzeuge dar, das in zahlreichen Straßenbahnen, Stadtbahnen, U-Bahnen und Regionalzügen weltweit zum Einsatz kommt. Die CPU-Baugruppe übernimmt dabei die Echtzeitverarbeitung aller traktionsrelevanten Daten und koordiniert die Ansteuerung der Leistungselektronik, Bremssysteme und Hilfsbetriebeumrichter. Technisch basiert die 12 NX 01 CPU auf einem robusten Mikroprozessorsystem mit deterministischer Arbeitsweise, das zyklische Abtastung und Verarbeitung von Sensor- und Sollwertsignalen gewährleistet.
Die Baugruppe kommuniziert über standardisierte Feldbusschnittstellen (typischerweise MVB – Multifunction Vehicle Bus oder CAN) mit peripheren Steuergeräten und führt komplexe Regelungsalgorithmen für Traktionssteuerung, Schlupfregelung und Diagnose aus. Durch ihre redundante Auslegung und umfassende Selbstüberwachungsfunktionen erfüllt sie die hohen Sicherheitsanforderungen gemäß EN 50155 für Bahnanwendungen. Die Programmierung erfolgt über spezielle Entwicklungsumgebungen, wobei kundenspezifische Anpassungen an unterschiedliche Fahrzeugtypen und Betriebsanforderungen möglich sind.
Haftungsausschluss und Disclaimer
Die auf dieser Plattform bereitgestellten Informationen zu allen technischen Produkten, Anlagen und Systemen dienen ausschließlich allgemeinen Informationszwecken. Sämtliche Inhalte wurden nach bestem Wissen und Gewissen erstellt, jedoch übernehmen wir keinerlei Gewähr für die Aktualität, Richtigkeit, Vollständigkeit oder Qualität der bereitgestellten Informationen. Haftungsansprüche gegen den Autor oder die Plattformbetreiber, die sich auf Schäden materieller oder ideeller Art beziehen, welche durch die Nutzung oder Nichtnutzung der dargebotenen Informationen bzw. durch die Nutzung fehlerhafter und unvollständiger Informationen verursacht wurden, sind grundsätzlich ausgeschlossen, sofern seitens des Autors kein nachweislich vorsätzliches oder grob fahrlässiges Verschulden vorliegt.
Arbeiten an elektrischen Betriebsmitteln sind mit erheblichen Gefahren für Leib und Leben verbunden.
Alle genannten Produkt- und Firmennamen, Markenzeichen, Logos und eingetragenen Warenzeichen sind Eigentum ihrer jeweiligen Rechteinhaber. Die Nennung von Markennamen, Produktbezeichnungen oder Herstellernamen dient ausschließlich der Identifikation und stellt keine Verletzung von Markenrechten dar. Bitte beachten Sie auch den ergänzenden Haftungsausschluss im Impressum.
ABB-Adtranz: Hochentwickelte Steuerungssysteme für Bahntechnik und industrielle Anwendungen
ABB-Adtranz steht für hochwertige Steuerungs- und Automatisierungstechnologien, die speziell für Bahn- und Schienenfahrzeuge sowie industrielle Steuerungssysteme entwickelt wurden. Das Unternehmen Adtranz (Asea Brown Boveri Daimler-Benz Transportation) war ein führender Hersteller von Schienenfahrzeugen und Bahntechnik, bevor es in ABB integriert wurde. Diese Systeme zeichnen sich durch ihre Zuverlässigkeit, Präzision und Langlebigkeit aus, wodurch sie in zahlreichen Hochgeschwindigkeitszügen, Nahverkehrssystemen und industriellen Steuerungsanwendungen zum Einsatz kommen.
Leistungsstarke Steuerungs- und Überwachungseinheiten
Ein herausragendes Beispiel für die präzise Steuerungstechnik von ABB-Adtranz ist die Adtranz Steuerung 106.283 7331, die eine zentrale Rolle in der Steuerung von Bahnsystemen und Antriebsmodulen spielt. Diese Steuerungseinheit gewährleistet eine sichere und effiziente Regelung von elektrischen und mechanischen Systemen und wird insbesondere in Hochgeschwindigkeitszügen sowie elektrischen Lokomotiven eingesetzt.
Die Steuerungseinheit Platine R13U125 ist eine elektronische Hauptplatine, die für die Ansteuerung und Überwachung komplexer Bahntechniksysteme konzipiert wurde. Sie ermöglicht eine nahtlose Kommunikation zwischen verschiedenen Steuerungsmodulen und trägt zur Optimierung von Antriebs-, Brems- und Energieverteilungssystemen bei.
MICAS 12 NX 01 ABS – Fortschrittliche Bahntechnik-Lösung
Ein weiteres bedeutendes Steuerungssystem ist die Adtranz MICAS 12 NX 01 ABS, das in modernen Bahntechnik- und Signalsteuerungssystemen zum Einsatz kommt. MICAS (Modular Integrated Control and Automation System) ist eine fortschrittliche Plattform, die für die Überwachung und Regelung von Schienenfahrzeugen und deren Betriebsprozessen entwickelt wurde. Die 12 NX 01 ABS-Version bietet eine präzise Steuerung für Antiblockiersysteme (ABS) in Zügen, was die Fahrzeugsicherheit und Bremsleistung optimiert.
Zukunftssichere Lösungen für Bahn- und Industrieautomation
Die Adtranz 12X-Steuerung ist eine weitere leistungsfähige Lösung für moderne Bahntechnik- und Signalsteuerungssysteme, die eine intelligente Vernetzung von Steuerungseinheiten und Echtzeit-Datenverarbeitung ermöglicht. Diese Art von Steuerung ist entscheidend für die Optimierung des Zugbetriebs, die Reduzierung des Energieverbrauchs und die Verbesserung der Gesamteffizienz.
Durch die Integration dieser hochentwickelten Steuerungs- und Automatisierungslösungen bietet ABB-Adtranz eine zuverlässige Grundlage für moderne Bahn- und Industrieanwendungen. Die Systeme sind skalierbar, modular und anpassbar, wodurch sie für bestehende und zukünftige Schienenfahrzeugplattformen sowie industrielle Automatisierungslösungen bestens geeignet sind.
