HBM DK 38 S 6 Reparatur und Fehleranalyse für Digitalkompensatoren der Baureihe DK-38 xxx

In der hochpräzisen Kraft-, Druck-, Drehmoment- und Wägemesstechnik zählen die ehemaligen Digitalkompensatoren der Hottinger Baldwin Messtechnik GmbH (HBM), heute unter dem Dach von HBK operierend, weltweit zum technologischen Fundament akkreditierter Kalibrierlaboratorien und industrieller Prüfstände. Obwohl die Entwicklung der Baureihe DK-38 xxx und insbesondere des Modells DK 38 S 6 bereits in den frühen 1980er-Jahren erfolgte, befinden sich diese Präzisionsmessverstärker aufgrund ihrer außergewöhnlichen Langzeitstabilität noch immer in zahlreichen nationalen Metrologie-Instituten und industriellen Referenzmessketten im täglichen Einsatz.

Wenn an solch hochsensiblen Bestandsgeräten altersbedingte Ausfälle, Anzeigestörungen oder elektrische Defekte infolge von Beschaltungsfehlern auftreten, erweist sich eine fachgerechte HBM DK 38 S 6 Reparatur auf Bauteilebene als technisch und wirtschaftlich zwingende Maßnahme, da der Hersteller für diese abgekündigten Geräteserien keine Ersatzbaugruppen mehr bereitstellt und ein Systemwechsel bestehende Kalibrierketten ungültig machen würde.

Das auf die Instandsetzung industrieller Elektronik und Labormesstechnik spezialisierte Fachunternehmen SCHNECKE elektronik verfügt hierbei über eine jahrzehntelange Reparatur- und Analyseexpertise für die Platinen und Baugruppen der Hottinger Baldwin Messtechnik GmbH.

Kurz erklärt

Ein Digitalkompensator der Baureihe HBM DK-38 xxx ist ein nach dem Trägerfrequenzverfahren mit 225 Hz arbeitender Präzisionsmessverstärker für Dehnungsmessstreifen-Aufnehmer in Sechsleiter-Schaltungstechnik. Bei einem Defekt ermöglicht die spezialisierte Chiplevel-Instandsetzung des HBM DK 38 S 6 durch die gezielte Diagnose und Behebung von Fehlern, wie etwa einem Displaydefekt oder Schäden durch einen falsch angeschlossenen Fühlleiter, den vollständigen Erhalt der bestehenden Messkette ohne aufwendige Re-Validierung der Prüfanlage.

Die wichtigsten Erkenntnisse vorab

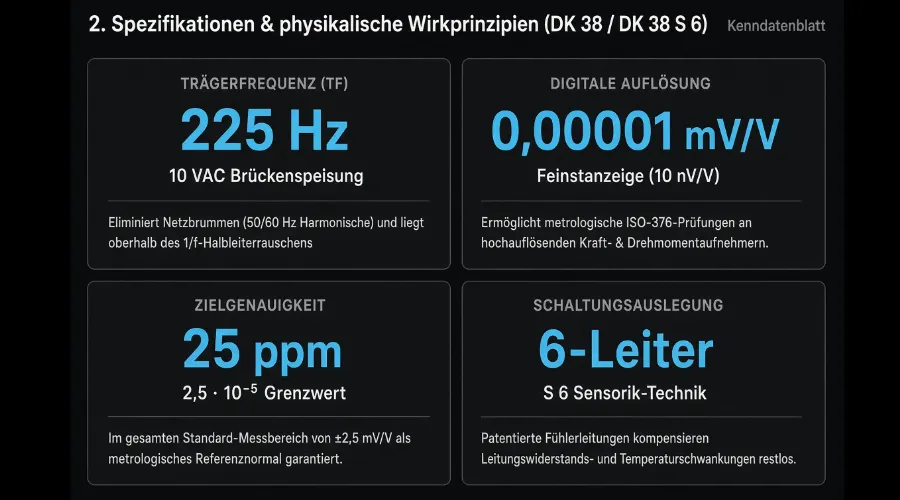

Die Digitalkompensatoren DK 38 und DK 38 S 6 erreichen eine Anzeigeauflösung von 0,00001 mV/V sowie eine Verstärkergenauigkeit im Bereich von 25 ppm und bilden bis heute das Rückgrat rückführbarer Kalibriersysteme nach ISO 376, OIML R-60 und DKD-R 6-1.

Durch die Speisung der Messbrücke mit einer Sinusspannung von 5 V oder 10 VAC bei einer Trägerfrequenz von 225 Hz werden Netzfrequenzstörungen von 50 Hz und 60 Hz, Thermospannungen sowie niederfrequentes Funkelrauschen wirksam unterdrückt.

Neben thermisch und altersbedingt ausfallenden Anzeigemodulen (Displaydefekt) führen in der Praxis vor allem Verdrahtungsfehler bei der Sechsleiter-Anschlusstechnik, insbesondere der falsche Anschluss des Fühlleiters auf den Nullleiter, zu gravierenden Folgeschäden im analogen Eingangs- und Reglerkreis.

Da DAkkS- und DKD-Kalibrierscheine explizit an den verwendeten Messverstärkertyp gebunden sind, bewahrt eine professionelle Reparatur und präventive Baugruppenüberarbeitung durch SCHNECKE elektronik die Gültigkeit der Anlagenkonfiguration und schützt vor hohen Investitionskosten.

Historische und technologische Einordnung der HBM Messverstärker und der Baureihe DK-38 xxx

Die Entwicklung präziser Messverstärker ist eng mit der Industriegeschichte der Hottinger Baldwin Messtechnik GmbH verknüpft. Gegründet von dem Ingenieur Karl Hottinger im bayerischen Vogtareuth als Hottinger Messtechnik und später am Standort Darmstadt ansässig, erkannte das Unternehmen als erster europäischer Hersteller das weitreichende Potenzial von Dehnungsmessstreifen (DMS) und überführte diese in die industrielle Serienfertigung. Mit der zunehmenden Verbreitung präziser DMS-Aufnehmer für Kraft, Druck, Drehmoment und Wägetechnik wuchs ab Ende der 1960er-Jahre der Bedarf an einer Verstärkerelektronik, welche die geringen Widerstandsänderungen einer Wheatstone-Messbrücke rückführbar und frei von Umwelteinflüssen auflösen konnte.

Vom Pionier der Dehnungsmessstreifen zum ersten akkreditierten DKD-Kalibrierlabor

Einen frühen technologischen Wendepunkt markierte im Jahr 1970 die Vorstellung des Mehrkanal-Trägerfrequenzmessverstärkers KWS/6E-5, der sich zu einem weitverbreiteten Industriestandard entwickelte. Für anspruchsvolle metrologische Referenzaufgaben reichte die klassische Ausschlagsmessung jedoch nicht aus, weshalb HBM im Jahr 1973 den präzisen Digitalkomparator beziehungsweise Digitalkompensator Typ DK 37 sowie die Ausführung DK 37 A einführte. In Kombination mit Präzisions-Kraftaufnehmern wie den Serien C3H und C4/Z4 setzte der DK 37 neue Maßstäbe bei der exakten Erfassung von Widerstandsverhältnissen in der Kraftmessung und Wägetechnik.

Eine besondere historische Herausforderung bestand darin, dass in den 1970er-Jahren weltweit noch kein nationales Normal für das Spannungsverhältnis in Millivolt pro Volt (mV/V) existierte. Um Präzisionsverstärker wie den DK 37 und später den DK 38 überhaupt entwickeln, abgleichen und fertigen zu können, musste HBM ein eigenes hochstabiles Brückennormal schaffen.

Erst um das Jahr 1980 etablierte die Physikalisch-Technische Bundesanstalt (PTB) ein entsprechendes nationales Normal für die Einheit mV/V, wobei frühe Aufbauten zunächst noch Offset-Effekte zeigten, die in der Weiterentwicklung berücksichtigt werden mussten. Die mit dem DK 37 erreichte Messgenauigkeit war derart wegweisend, dass sie im Jahr 1977 die Eröffnung des ersten akkreditierten Kalibrierlaboratoriums innerhalb des Deutschen Kalibrierdienstes (DKD, heute Deutsche Akkreditierungsstelle DAkkS) außerhalb der PTB bei HBM in Darmstadt ermöglichte.

Die Evolution der Präzisionskompensatoren von DK 37 über DK 38 bis zur DMP-Serie

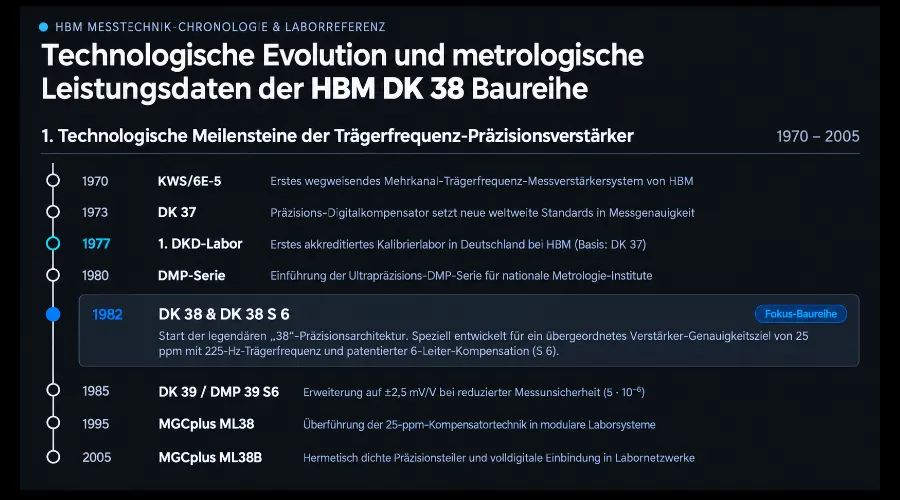

Aufbauend auf den Erfahrungen mit dem DK 37 führte HBM im Jahr 1982 den Digitalkompensator DK 38 sowie die darauf basierende Ausführung DK 38 S 6 mit spezifischen Untervarianten wie dem DK 38 S6 D20 ein. Mit dem DK 38 begründete der Hersteller die bis in die Gegenwart reichende Nomenklatur präziser Messverstärker mit der Kennziffer „38“, die auf eine Gesamtverstärkergenauigkeit von 25 ppm, entsprechend einer relativen Unsicherheit von 2,5 mal 10 hoch minus 5 im Messbereich von plus/minus 2,5 mV/V, ausgelegt wurde. Dieser Entwicklungslinie folgten später Systeme wie der DK 39 im Jahr 1985, der MGCplus-Einschub ML38 im Jahr 1995, der ML38B im Jahr 2005 sowie kompakte Nachfolgesysteme wie der QuantumX MX238B. Parallel dazu entstand ab 1980 mit den Geräten DMP 39, beziehungsweise DMP 39 S6, DMP 40 und DMP 41 eine Geräteklasse für Primärnormal-Anforderungen, die durch induktive Spannungsteiler Messunsicherheiten im Bereich von 5 ppm erreichte.

Entwicklung der Präzisionsmessverstärker von Hottinger Baldwin Messtechnik (HBM) und Einordnung der messtechnischen Spezifikationen des Digitalkompensators DK 38 / DK 38 S 6 im Vergleich zu nachfolgenden Verstärkergenerationen.

Datenquellen: IMEKO Acta (Precision Carrier-Frequency Amplifiers), HBM Fachbericht (DK 37 / DK 38 Evolution), Measurement Sensors (A. Schäfer, Referenzmessketten), ISO 376 Transducer Studies (DK 38 Auflösung).

Die entwicklungsgeschichtliche Einordnung verdeutlicht, dass die Serie DK-38 xxx eine zentrale technologische Stellung zwischen der frühen Digitalisierung der Messtechnik in den 1970er-Jahren und der modernen mikroprozessorgesteuerten Labormesstechnik einnimmt. In zahlreichen nationalen Metrologie-Instituten wie dem britischen National Physical Laboratory (NPL) oder der PTB sowie in akkreditierten Prüfstellen weltweit werden die Typen DK 38, DMP 39 und DMP 40 bis heute parallel als Referenz-Brückenanzeigegeräte (Strain Gauge Bridge Indicators, SGBI) geführt.

Weitere klassische Systeme von Hottinger Baldwin Messtechnik in der Bestandstechnik

Neben den Digitalkompensatoren der Baureihen DK 37, DK-38 xxx, insbesondere DK 38 S 6, sowie dem Präzisionsmessverstärker DMP 39 umfasst die industrielle Bestandslandschaft von HBM zahlreiche weitere Baugruppen, die regelmäßig einer elektronischen Instandsetzung bedürfen. Im Erfahrungsportfolio von SCHNECKE elektronik finden sich hierbei unter anderem die klassischen Trägerfrequenz-Messverstärker des Typs KWS/6E-5, verschiedenste HBM-Wägezellen-Auswerteelektroniken, Brückenverstärker für Dehnungsmessstreifen sowie spezialisierte Aufnehmersysteme wie der reaktive Drehmomentsensor DK-15. All diesen Systemen ist gemeinsam, dass sie für eine jahrzehntelange mechanische und metrologische Nutzungsdauer konstruiert wurden, während einzelne elektronische Bauteile auf den internen Leiterplatten unweigerlich physikalisch-chemischen Alterungsprozessen unterliegen.

Modell / Baureihe	Systemkategorie	Technologische Merkmale und Einsatzschwerpunkt	Relevanz in der Elektronikinstandsetzung
KWS/6E-5	Trägerfrequenz-Messverstärker	1970 eingeführtes Mehrkanalsystem für statische und dynamische DMS-Messungen	Alterung analoger Baugruppen, Netzteil- und Abgleichelektronik
DK 37 / DK 37 A	Digitalkomparator / Digitalkompensator	1973 eingeführter Meilenstein: Basis für das erste DKD-Kalibrierlabor 1977; Einsatz mit Kraftaufnehmern C3H und C4/Z4	Erhalt historischer Prüfstände, Instandsetzung diskreter Logik- und Analogschaltungen
DK 38 / DK 38 S 6	Präzisions-Digitalkompensator	Ab 1982: 225 Hz Trägerfrequenz, 6-Leiter-Technik, Auflösung 0,00001 mV/V, Genauigkeitsziel 25 ppm	Behebung von Displaydefekten und Fühlleiter-Fehlanschlüssen
DMP 39 / DMP 39 S6	Präzisions-Messverstärker	Ab 1980/1985 entwickelte Referenzklasse mit Messunsicherheiten im Bereich von 5 ppm bei plus/minus 2,5 mV/V	Chiplevel-Reparatur hochstabiler Signalverarbeitungs- und Anzeigebaugruppen
DK-15	Reaktiver Drehmomentsensor	Spezialisierter Drehmomentaufnehmer für industrielle Prüf- und Überwachungsaufgaben	Instandsetzung der zugehörigen Sensor- und Auswerteelektronik

Funktionsprinzip und Schaltungsarchitektur des Digitalkompensators DK 38 S 6

Um die spezifischen Ausfallmechanismen eines Digitalkompensators der Reihe DK-38 xxx fundiert zu analysieren, ist ein tiefgehendes Verständnis seiner schaltungstechnischen Architektur erforderlich. Ein Digitalkompensator unterscheidet sich grundlegend von einem einfachen direktanzeigenden Gleichspannungsmessverstärker. Während einfache Verstärker das Ausgangssignal einer Messbrücke lediglich linear verstärken und digitalisieren, wodurch jede Änderung der Verstärkungsstufe oder der Speisespannung direkt als Messfehler in das Ergebnis eingeht, arbeitet der DK 38 S 6 nach dem Prinzip der selbstabgleichenden ratiometrischen Kompensation im Trägerfrequenzbereich.

Das Trägerfrequenzverfahren mit 225 Hz zur Unterdrückung von Netzstörungen und Rauschen

In einer typischen Dehnungsmessstreifen-Vollbrücke mit einem Nennwiderstand von 350 Ohm erzeugt eine mechanische Belastung lediglich minimale Widerstandsänderungen. Im Standardmessbereich von 2 mV/V tritt beispielsweise eine Brückenverstimmung von nur 0,886 mV/V auf, und kleine Teilkräfte korrespondieren oft mit Signaländerungen von wenigen Mikrovolt wie etwa 0,01965 mV/V. Um derartige Kleinstsignale bis auf eine Auflösung von 0,00001 mV/V reproduzierbar zu erfassen, speist der HBM DK 38 den angeschlossenen Aufnehmer nicht mit Gleichspannung, sondern mit einer sinusförmigen Wechselspannung von typischerweise 5 V oder 10 VAC bei einer Trägerfrequenz von exakt 225 Hz.

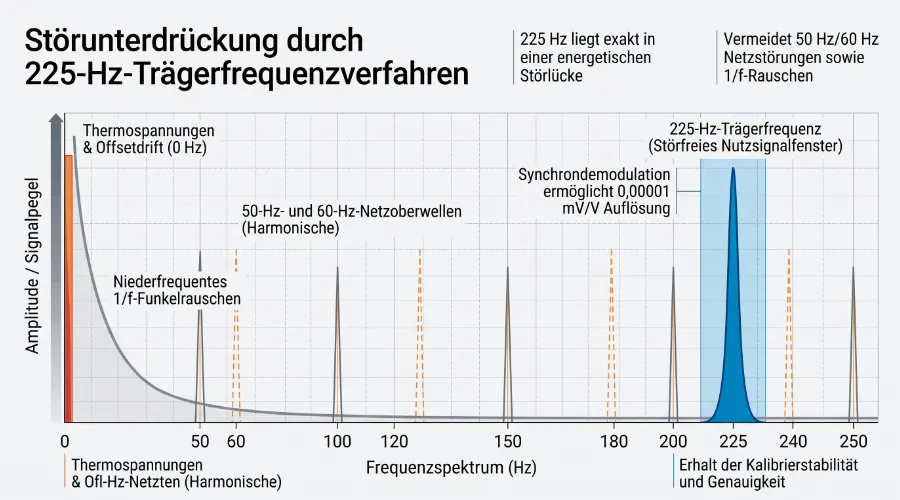

Die Wahl der Trägerfrequenz von 225 Hz, die sich weltweit bei nationalen Metrologie-Instituten als Standard für Präzisionsmessungen etabliert hat, beruht auf dem gezielten Ausschluss niederfrequenter Störquellen. Zunächst ist die Frequenz von 225 Hz kein ganzzahliges Vielfaches der öffentlichen Netzfrequenzen von 50 Hz (mit Harmonischen bei 100 Hz, 150 Hz, 200 Hz und 250 Hz) oder 60 Hz (mit Harmonischen bei 120 Hz, 180 Hz und 240 Hz). Dadurch liegt das Nutzsignal exakt in einer energetischen Lücke des elektromagnetischen Störspektrums industrieller Stromnetze, sodass eingekoppelte Netzbrummstörungen durch phasenempfindliche Gleichrichtung (Synchrondemodulation) und nachgeschaltete Filterstufen ausgeblendet werden.

Darüber hinaus bewirkt die Speisung des mechanischen Aufnehmers mit einer Sinusspannung, dass die Wheatstone-Brücke als Amplitudenmodulator arbeitet. Parasitäre Thermospannungen an Steckverbindern, Lötstellen oder Kabelübergängen sowie die Offsetdrift der Eingangsverstärker treten als reine Gleichspannungsanteile bei 0 Hz auf und werden im Wechselspannungspfad des 225-Hz-Trägers schaltungstechnisch abgetrennt. Schließlich weist jeder Halbleiterverstärker im Bereich nahe 0 Hz ein stark ansteigendes niederfrequentes Funkelrauschen (1/f-Rauschen) auf. Durch die Verlagerung der Signalverarbeitung auf die Trägerfrequenz von 225 Hz arbeitet der Eingangsverstärker des DK 38 S 6 in einem Frequenzfenster mit geringem Eigenrauschen, während die resultierende Bandbreite gleichzeitig für die Erfassung statischer und quasistatischer mechanischer Messgrößen ausgelegt ist.

Ratiometrische Kompensation und das Funktionsprinzip interner Spannungsteiler

Das namensgebende Prinzip des Digitalkompensators beruht darauf, dass die vom Aufnehmer gelieferte diagonale Brückenausgangsspannung nicht absolut in Volt gemessen, sondern mit einer internen, aus derselben 225-Hz-Quelle abgeleiteten Referenzspannung kompensiert wird. Über präzise geschaltete interne Spannungsteiler erzeugt das Gerät eine Kompensationsspannung, die der Messspannung entgegengeschaltet wird, bis der Differenzverstärker im Nullabgleich arbeitet. Da sowohl die Brückenspeisung als auch der interne Kompensationszweig von derselben Wechselspannungsquelle gespeist werden, heben sich geringfügige Amplitudenschwankungen der Speisespannung im Verhältnis von Messsignal zu Speisespannung (mV/V) gegenseitig auf.

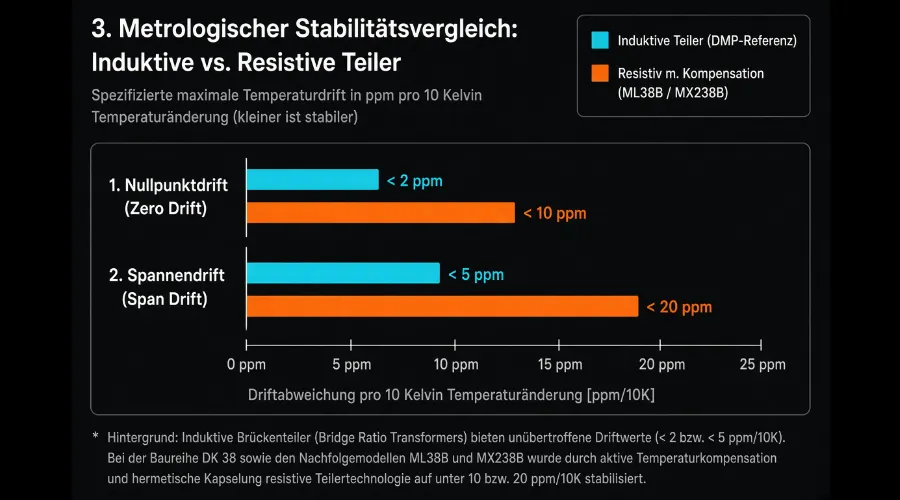

Für die Langzeitstabilität und Temperaturunabhängigkeit eines solchen Systems ist die physikalische Beschaffenheit der internen Spannungsteiler ausschlaggebend. Während in den Referenzklassen der DMP-Serie, wie dem DMP 41, induktive Spannungsteiler, sogenannte Brückenverhältnistransformatoren zum Einsatz kommen, die eine Nullpunkttemperaturdrift von unter 2 ppm pro 10 Kelvin (typisch unter 1 ppm pro 10 Kelvin) und eine Spannendrift von unter 5 ppm pro 10 Kelvin (typisch unter 2 ppm pro 10 Kelvin) erreichen, nutzen kompaktere Systeme der 38er-Architektur hermetisch gekapselte resistive Präzisionsteiler.

Um die physikalische Lücke zu induktiven Teilern zu schließen, sind diese Widerstandsnetzwerke auf exakte Temperaturgleichläufe und aktive Kompensationsschaltungen angewiesen, mit denen sich im praktischen Laborbetrieb Nullpunktdriften von unter 10 ppm pro 10 Kelvin (typisch unter 5 ppm pro 10 Kelvin) und Spannendriften von unter 20 ppm pro 10 Kelvin (typisch unter 10 ppm pro 10 Kelvin) realisieren lassen. Jede thermische Überlastung oder Alterung im Umfeld dieser Teilerstufen wirkt sich daher unmittelbar auf die Kalibrierstabilität des Gesamtgerätes aus.

Sechsleiter-Schaltungstechnik und die Rolle der Fühlleitungen im Messkreis

Die Modellbezeichnung DK 38 S 6 verweist unter anderem auf die konsequente Implementierung der Sechsleiter-Anschlusstechnik (6-Leiter-Schaltung), die bei Präzisionsmessungen über den 15-poligen Steckverbinder, bei älteren HBK/HBM-Messverstärkern wie dem DK 38 als Steckercode N spezifiziert, ausgeführt wird.

Bei einer einfachen Vierleiter-Schaltung führen lediglich zwei Leitungen die Speisespannung zum Aufnehmer und zwei Leitungen das Messsignal zurück. Da Kupferleitungen jedoch einen nennenswerten Leitungswiderstand sowie einen ausgeprägten Temperaturkoeffizienten besitzen, fällt entlang des Anschlusskabels ein Teil der 225-Hz-Speisespannung ab. Noch deutlicher wirken sich zwischengeschaltete Komponenten aus, wie etwa Umschalt- und Verteilerplatten (beispielsweise vom Typ VT-16 bei Mehrkraftaufnehmer-Anordnungen) oder Überspannungs- und Blitzschutzmodule wie das Modul LC30, das in industriellen Wägesystemen in Reihe zwischen dem DK 38 und der Wägezelle installiert wird.

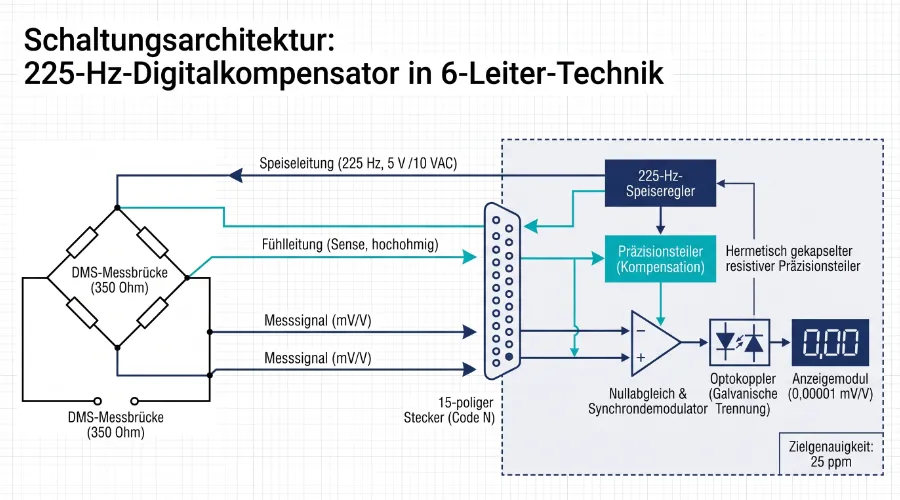

In der Sechsleiter-Technik des DK 38 S 6 werden deshalb zwei zusätzliche Fühlleitungen (Sense-Leitungen) direkt bis an die Brückeneingangsklemmen des Aufnehmers geführt. Über diese hochohmigen Fühlleitungen fließt im regulären Betrieb nahezu kein Strom, sie dienen ausschließlich dazu, die tatsächlich an der Wheatstone-Brücke anliegende 225-Hz-Wechselspannung präzise zum Messverstärker zurückzumelden. Im Inneren des DK 38 S 6 greift diese Rückmeldung direkt in den Regelkreis der Brückenspeisung sowie in die Referenzbildung des Kompensationszweiges ein, sodass Kabelwiderstände, Übergangswiderstände und temperaturbedingte Leitungsänderungen vollständig kompensiert werden. Genau diese direkte schaltungstechnische Kopplung der Fühlleitungen an die internen Analog- und Reglerstufen macht den Fühlleitereingang jedoch verwundbar gegenüber externen Beschaltungsfehlern.

Typische Fehlerbilder und Ausfallmechanismen bei der HBM DK 38 S 6 Reparatur

Bei der technischen Begutachtung defekter Digitalkompensatoren der Baureihe DK-38 xxx zeigt sich in der Instandsetzungspraxis von SCHNECKE elektronik ein klares Muster. Die Ausfälle lassen sich im Wesentlichen in zwei Kategorien unterteilen. Einerseits akute elektrische Zerstörungen auf der Leiterplatte infolge fehlerhafter externer Beschaltung am Prüfstand und andererseits schleichende, alters- und wärmebedingte Degradationsprozesse elektronischer Bauelemente nach mehr als drei bis vier Jahrzehnten Betriebszeit. Im Rahmen einer HBM DK 38 S 6 Reparatur treten dabei insbesondere zwei spezifisch dokumentierte Fehlerbilder regelmäßig in den Vordergrund.

Elektrische Folgeschäden durch falschen Anschluss des Fühlleiters auf den Nullleiter

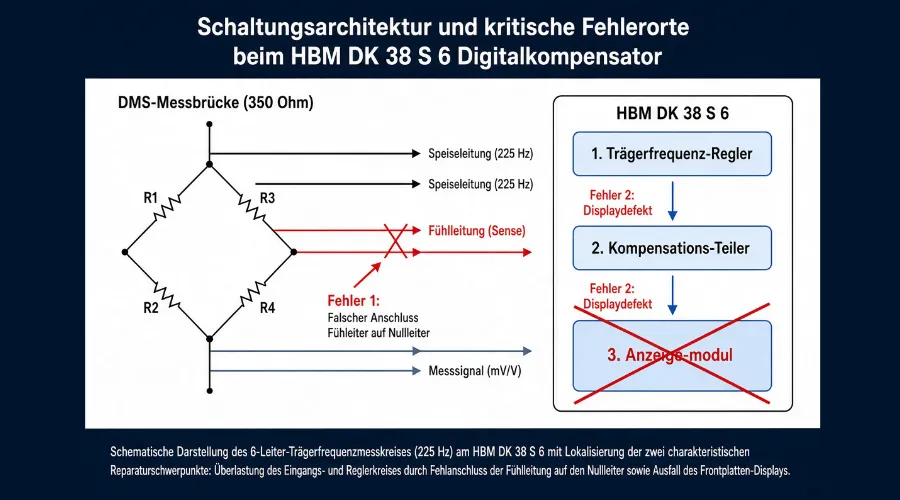

Eines der gravierendsten und zugleich spezifischsten Fehlerbilder beim Digitalkompensator DK 38 S 6 resultiert aus einem Verdrahtungsfehler an der Messstellenschnittstelle, nämlich dem falschen Anschluss des Fühlleiters auf den Nullleiter. In der betrieblichen Praxis tritt dieses Szenario häufig dann auf, wenn Prüfstände umgerüstet, neue Kraftaufnehmer oder Wägezellen an den 15-poligen Stecker adaptiert, externe Verteilerkästen verdrahtet oder Kabelbrüche unter Zeitdruck instandgesetzt werden. Wird hierbei eine der beiden Fühlleitungen versehentlich mit dem Nullleiter (Neutralleiter der Netzversorgung beziehungsweise einem fehlerhaften Masse- oder Erdpotenzial) verbunden, entsteht eine unmittelbare elektrische Zwangskopplung zwischen dem hochsensiblen Analogeingang und dem Energieversorgungsnetz.

Die schaltungstechnischen Auswirkungen innerhalb des DK 38 S 6 betreffen mehrere Baugruppenebenen gleichzeitig. Da der Fühlleitereingang konstruktiv für die hochohmige Erfassung der 225-Hz-Brückenspeisespannung von 5 V oder 10 VAC ausgelegt ist, führt die Aufschaltung des Nullleiterpotenzials, abhängig von Potenzialdifferenzen, Ausgleichsströmen oder Verwechslungen mit spannungsführenden Leitern unmittelbar zum Durchbruch der Eingangs-Schutzdioden und der nachgeschalteten Präzisions-Operationsverstärker. Gleichzeitig meldet der fehlbeschaltete Fühlleiter dem internen 225-Hz-Regelkreis eine vermeintlich zusammengebrochene oder phasenverschobene Brückenspannung zurück. Der Speiseregler versucht daraufhin, diese Differenz durch volle Aussteuerung der Ausgangstreibertransistoren auszugleichen, was zur thermischen Überlastung und zum Ausfall der Brückenspeiseendstufe sowie der zugehörigen Stromversorgungszweige führt. Darüber hinaus können hohe Ausgleichsströme über den Nullleiterpfad feine Leiterbahnstrukturen auf den Platinen des DK 38 S 6 beschädigen, Koppelkondensatoren durchschlagen und die präzisen Widerstandsnetzwerke der Kompensationsstufe thermisch belasten.

Displaydefekt und Ausfälle der optoelektronischen Anzeigemodule

Das zweite charakteristische Fehlerbild, das bei der Baureihe DK-38 xxx und speziell beim DK 38 S 6 regelmäßig eine Instandsetzung erfordert, ist ein partieller oder vollständiger Displaydefekt. Da der Digitalkompensator im Laborbetrieb primär über seine mehrstellige digitale Frontplattenanzeige abgelesen wird, um Messwerte mit einer Auflösung von 0,00001 mV/V bei statischen Kalibrierreihen zu protokollieren, macht bereits der Ausfall eines einzelnen Anzeigesegments das gesamte Messgerät für akkreditierte Prüfungen unbrauchbar.

Ein solcher Displaydefekt äußert sich in der Praxis durch unterschiedliche Symptome entlang der Anzeigekette. Häufig fallen einzelne Segmente der Ziffernanzeigen dauerhaft aus, verlieren stark an Leuchtkraft oder werden durch defekte Multiplex-Ausgangstreiberstufen fehlerhaft angesteuert, sodass Ziffernwerte nicht mehr zweifelsfrei ablesbar sind. In anderen Fällen bleibt das Display nach dem Einschalten zunächst dunkel oder beginnt erst nach dem Erreichen der internen Betriebstemperatur zu flackern, während die analoge Messverarbeitung im Hintergrund noch aktiv ist. Ebenso treten eingefrorene Anzeigen oder logische Darstellungsfehler auf, wenn Optokoppler zur galvanischen Trennung zwischen dem analogen Messteil und der digitalen Anzeigelogik ausfallen oder wenn Speicher-, Latch- und Dekoder-Bausteine auf der Displaybaugruppe defekt sind.

Thermische Alterung in der Stromversorgung und Drift im analogen Signalpfad

Über die beiden genannten Hauptfehlerbilder hinaus unterliegen sämtliche Baugruppen der Serien DK 37, DK-38 xxx und DMP 39 den typischen Alterungsmechanismen elektronischer Präzisionssysteme aus den 1970er- und 1980er-Jahren. Um eine Temperaturdrift des Verstärkers auf wenige ppm zu begrenzen, sind die Gehäuse dieser Tisch- und 19-Zoll-Einschubgeräte elektromagnetisch geschirmt und weitgehend geschlossen aufgebaut, was im Dauerbetrieb zu einer kontinuierlichen Eigenerwärmung führt. Diese thermische Grundlast beschleunigt über Jahrzehnte hinweg den Verschleiß der internen linearen Stromversorgung, führt zur Ermüdung von Lötstellen an thermisch belasteten Spannungsreglern und verändert die Kennlinien von Halbleitern, Optokopplern und passiven Filterbauteilen.

Technische Ursachenanalyse auf Baugruppen- und Bauteilebene

Eine nachhaltige Instandsetzung präziser Messtechnik setzt voraus, dass nicht nur das offensichtliche Symptom, wie eine ausgelöste Sicherung oder ein dunkles Display, behoben wird, sondern die physikalisch-elektronische Kausalkette nach dem Prinzip „Komponente – Funktion – Belastung – Fehler – Auswirkung – Maßnahme“ vollständig durchdrungen wird. Bei der Analyse der Leiterplatten aus HBM-Digitalkompensatoren im Prüflabor von SCHNECKE elektronik lassen sich die Ausfallursachen präzise auf spezifische Bauteilgruppen zurückführen.

Belastungsketten im analogen Eingangs- und Speisereglerkreis bei Verdrahtungsfehlern

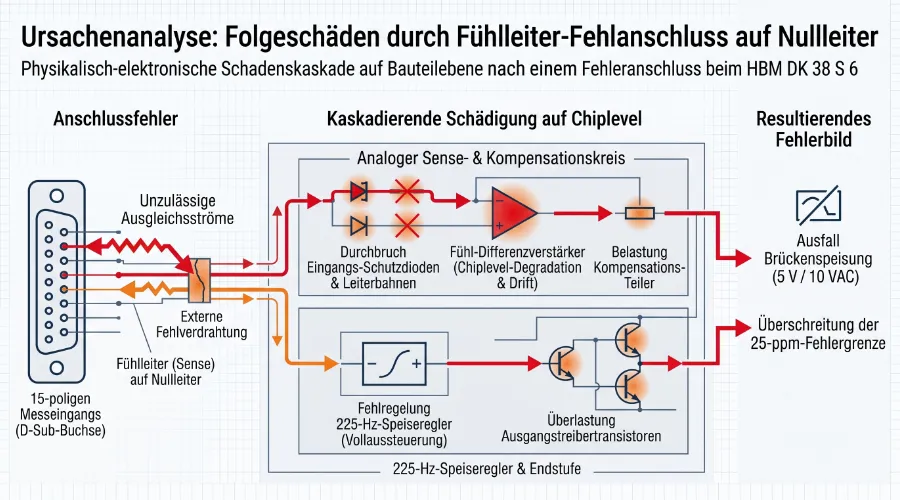

Wird eine Baugruppe nach einem Fehlanschluss des Fühlleiters auf den Nullleiter untersucht, zeigt die messtechnische Signatur auf der Leiterplatte fast immer eine kaskadierende Schädigung. Die Funktion des Fühlleitereingangs besteht darin, dass 225-Hz-Potenzial direkt am Aufnehmer abzugreifen und einem hochohmigen Differenzverstärker zuzuführen. Im regulären Betrieb liegen die Eingänge symmetrisch zur Brückenspeisung, und die Gleichtaktspannung bewegt sich innerhalb enger Auslegungsgrenzen.

Trifft nun durch die Fehlbeschaltung auf den Nullleiter ein fremdes Bezugspotenzial oder ein niederfrequenter 50-Hz-Ausgleichsstrom auf diesen Eingang, wird die zulässige Gleichtakt- und Differenzspannung der Eingangs-Operationsverstärker schlagartig überschritten. Selbst wenn ein Operationsverstärker nach dem Entfernen der Fehlverdrahtung nicht vollständig kurzgeschlossen erscheint, erleiden die internen Eingangs-Sperrschichten des Halbleiters auf Chiplevel häufig eine partielle Degradation.

Dies äußert sich in einem stark erhöhten Eingangsruhestrom, einem ansteigenden 1/f-Rauschen sowie einer unzulässigen Temperaturdrift. Würde bei einer oberflächlichen Reparatur lediglich eine durchgebrannte Leiterbahn oder ein ausgefallener Treibertransistor ersetzt, ohne die vorgelagerten Operationsverstärker, Analogschalter und Referenzglieder im Fühl- und Kompensationskreis messtechnisch auf Kennlinienverschiebungen zu prüfen, ließe sich das Gerät zwar wieder einschalten, würde jedoch seine Genauigkeitsanforderung von 25 ppm im Kalibrierbetrieb verfehlen.

Alterungsprozesse von Elektrolytkondensatoren, Optokopplern und Kontaktflächen

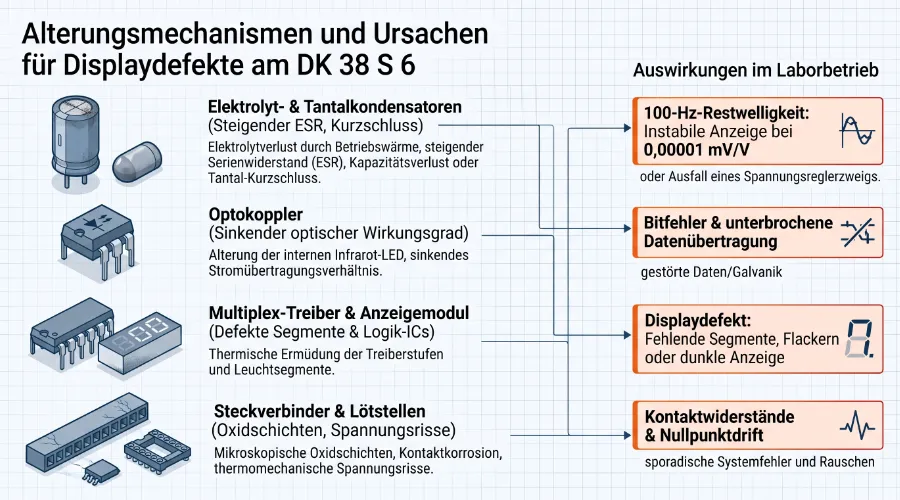

Auf der Ebene der allgemeinen Bauteilalterung dominieren in den Platinen der DK-38-Serie vor allem Degradationsprozesse an passiven Speicherelementen, optoelektronischen Kopplern und elektromechanischen Verbindungen. In der internen Stromversorgung sowie zur lokalen Spannungsstabilisierung auf den Analog- und Digitalkarten wurden bauzeittypische Aluminium-Elektrolytkondensatoren und Tropfen-Tantalkondensatoren verbaut.

Durch die dauerhafte Betriebswärme verflüchtigt sich das flüssige Elektrolyt über die Jahrzehnte, die Kapazität sinkt, während der äquivalente Serienwiderstand (ESR) ansteigt. Die unmittelbare Folge ist eine zunehmende Restwelligkeit auf den symmetrischen Versorgungsspannungen der Analogsektion sowie auf der Logikspannung des Digital- und Displayteils. Gealterte Tantalkondensatoren neigen zudem bei geringen Spannungsspitzen zu niederohmigen Kurzschlüssen, was zum Ausfall ganzer Spannungsreglerzweige und damit unter anderem zum plötzlichen Displaydefekt führt.

Parallel dazu unterliegen optoelektronische Komponenten einer physikalischen Alterung. Um das empfindliche analoge 225-Hz-Messsystem galvanisch von der digitalen Mikroprozessor-, Schnittstellen- und Anzeigelogik zu entkoppeln, setzen Präzisionsmessverstärker dieser Generation auf Optokoppler. Die internen Infrarot-Leuchtdioden dieser Optokoppler sowie die Leuchtsegmente der Frontplattenanzeige erfahren über lange Einschaltzeiten eine Abnahme des optischen Wirkungsgrades. Sinkt das Stromübertragungsverhältnis eines Optokopplers unter die Schaltschwelle des nachgeschalteten Logikgatters, kommt es zu Bitfehlern in der Datenübertragung zum Anzeigemodul oder zum kompletten Ausfall der internen Prozesskommunikation.

Ergänzt wird dieses Fehlerbild durch Kontaktkorrosion und Lötstellenermüdung. Steckverbinder zwischen den einzelnen Einsteckkarten, IC-Fassungen gesockelter Speicher- oder Prozessorbausteine sowie mechanische Umschalter bilden über Jahrzehnte mikroskopische Oxidschichten aus. Im Bereich von Mikrovolt-Signalen wirken solche Übergangswiderstände als nichtlineare Störstellen oder erzeugen zusätzliche Thermospannungen. Hinzu kommen thermomechanische Spannungsrisse an Lötstellen schwerer Bauteile wie Netztransformatoren, Kühlkörpern von Längsreglern und mehrpoligen Anschlussleisten.

Auswirkungen von Bauteiltoleranzen und parasitären Effekten auf die Messunsicherheit

In einem einfachen Netzteil oder einer binären Maschinensteuerung führen geringfügige Bauteilalterungen oft erst dann zum Ausfall, wenn Schaltschwelle oder Stromtragfähigkeit komplett unterschritten werden. In einem Digitalkompensator wie dem HBM DK 38 S 6 hingegen entscheidet die Reinheit der internen Signale unmittelbar über die Gültigkeit rückführbarer Kalibrierungen.

Wenn durch gealterte Siebkondensatoren eine 100-Hz-Restwelligkeit aus der Netzgleichrichtung in den 225-Hz-Oszillator oder den Synchrondemodulator einkoppelt, entstehen Mischprodukte, die das Signal-Rausch-Verhältnis verschlechtern und ein instabiles Verhalten der letzten Dezimalstellen bei 0,00001 mV/V auf dem Display verursachen. Ebenso verändern Feuchtigkeitsaufnahme oder Staubablagerungen auf der Leiterplattenoberfläche die hochohmigen Isolationswiderstände rund um den Kompensationsverstärker, was sich als schleichende Nullpunkt- oder Spannendrift bemerkbar macht.

Fehlerbild am HBM DK 38 S 6	Primäre technische Ursache	Betroffene Funktionsbaugruppen	Elektrische und messtechnische Auswirkung
Schaden nach Fühlleiter-Fehlanschluss auf Nullleiter	Externe Fehlverdrahtung am 6-Leiter-Anschluss; Einkopplung von Netz-/Massepotenzial in den Sense-Pfad	Eingangs-Schutzbeschaltung, Fühl-Differenzverstärker, 225-Hz-Speiseregler, Leiterbahnen	Zerstörung der Reglerstufe, Zusammenbruch der Brückenspeisung (5 V / 10 VAC), Verlust der Kalibrierfähigkeit
Displaydefekt (Teil- oder Totalausfall)	Alterung der Anzeigesegmente, Ausfall von Display-Treiber-ICs, defekte Optokoppler oder fehlende Hilfsspannung	Frontplatten-Anzeigemodul, Multiplex-Treiberstufen, Optokoppler-Schnittstelle, Netzteilzweig	Unleserliche Messwerte, fehlende Segmente, Flackern oder komplett dunkle Anzeige trotz aktiver Messkette
Nullpunkt- und Spannendrift / instabile letzte Stelle	Kapazitätsverlust und erhöhter ESR von Elektrolytkondensatoren; vorgeschädigte Halbleiter im Analogpfad	Lineares Netzteil, 225-Hz-Oszillator, Synchrondemodulator, Referenz-Spannungsteiler	Überlagerung der 225-Hz-Trägerfrequenz mit Netzripple; Überschreitung der 25-ppm-Fehlergrenze
Sporadische System- oder Kommunikationsfehler	Kontaktkorrosion an Platinensteckverbindern, kalte Lötstellen, gealterte Speicher- oder I/O-Treiberbausteine	Prozessor- und Steuerbaugruppe, Schnittstellenbausteine, interne Busverbindungen	Unterbrechung der Messwertausgabe an externe Auswertesysteme, Programmabstürze

Technische Konsequenzen eines Ausfalls im akkreditierten Kalibrier- und Prüflabor

Wenn in einer industriellen Fertigungsanlage oder einem metrologischen Institut ein Digitalkompensator der Reihe DK-38 xxx ausfällt, reicht die Tragweite weit über den reinen Materialwert des elektronischen Gerätes hinaus. Betreiber stehen vor tiefgreifenden regulatorischen, normativen und betriebswirtschaftlichen Konsequenzen, die erklären, warum ein einfacher Austausch gegen ein beliebiges Neugerät in der Praxis meist keine gangbare Option darstellt.

Bindung von DAkkS- und DKD-Kalibrierscheinen an den spezifischen Messverstärkertyp

In der Kraft-, Druck- und Drehmomentmesstechnik, beispielsweise bei der Kalibrierung von Kraftmessgeräten nach ISO 376, von Wägezellen nach OIML-Empfehlung R-60 oder von Druckmessgeräten gemäß DKD-Richtlinie DKD-R 6-1, wird häufig nicht der Sensor isoliert betrachtet, sondern die gesamte Messkette bestehend aus Aufnehmer, Verbindungskabel und Anzeigegerät (Ausgeber) als zusammenhängende Einheit kalibriert.

In offiziellen DAkkS- und Werkskalibrierscheinen ist hierzu ein verbindlicher Prüfvermerk verankert: Die dokumentierte Kalibrierung ist ausschließlich bei Verwendung des im Zertifikat spezifizierten Ausgeber-Typs, wie etwa HBM-DK38 in 6-Leiter-Anschlussart mit definierter Brückenspeisung von 5 V oder 10 V bei 225 Hz und festgelegter Filtereinstellung, gültig.

Darüber hinaus sind viele industrielle Sondermaschinen wie beispielsweise servohydraulische oder elektromechanische Laborprüfmaschinen, darunter 200-kN- oder 10-kN-Master-Kalibriermaschinen mit spezifischen Schleichgeschwindigkeiten und Sonderprogrammen sowohl hardwareseitig als auch in ihrer Auswertesoftware fest auf das Übertragungsverhalten und die Schnittstellenprotokolle eines individuell abgeglichenen DK 38 S 6 abgestimmt.

Auch in langfristigen internationalen Vergleichsmessungen zwischen nationalen Metrologie-Instituten, beispielsweise im Hochdruckbereich bis 500 MPa oder 1,5 GPa mit Referenzaufnehmern wie dem HBM P31AP, ermöglicht erst die über 40 Jahre nachgewiesene Langzeitstabilität der DK- und DMP-Verstärker, das Verhalten des Aufnehmers isoliert von Verstärkereffekten zu untersuchen. Fällt das zugehörige DK 38 S 6 aus und würde durch einen modernen Verstärker anderer Bauart ersetzt, verliert die gesamte Referenzmesskette ihre formale Rückführbarkeit. Sämtliche Aufnehmer müssten zeit- und kostenintensiv neu kalibriert, Softwareanbindungen umprogrammiert und Prüfprozesse neu validiert werden.

Obsoleszenz von Originalersatzteilen und die Risiken unqualifizierter Fremdeingriffe

Da die Produktion der Baureihe DK-38 xxx seit vielen Jahren eingestellt ist, unterliegen die Geräte einer vollständigen Hersteller-Obsoleszenz. Weder komplette Austauschplatinen noch vormontierte Frontplatten-Anzeigemodule sind über reguläre Herstellerkanäle als Neuware abrufbar. Angesichts dieses Engpasses neigen betriebsinterne Instandhaltungsabteilungen oder nicht auf Präzisionsmesstechnik spezialisierte Werkstätten mitunter dazu, eigene Reparaturversuche an den dicht bestückten Leiterplatten vorzunehmen.

Aus Sicht der professionellen Fehleranalyse birgt ein solcher unqualifizierter Fremdeingriff erhebliche technische Risiken.

Beim unsachgemäßen Auslöten vielbeiniger integrierter Schaltkreise, Anzeigemodule oder Präzisionsbauteile lösen sich leicht Lötaugen und Durchkontaktierungen vom Trägermaterial der Leiterplatte. Werden zudem im analogen 225-Hz-Signalpfad oder im Fühlleiter-Regelkreis defekte Bauteile durch Standard-Halbleiter oder Widerstände mit abweichendem Temperaturkoeffizienten ersetzt, verändert sich das thermische Gleichgewicht der Schaltung grundlegend, während Flussmittelrückstände auf der Platine die notwendigen Isolationswiderstände im Hochohmbereich herabsetzen.

Da ein vorheriger Reparaturversuch die ursprüngliche elektrische Fehlersignatur verwischt und der Baugruppe sekundäre Folgeschäden zufügt, nimmt SCHNECKE elektronik, um auf alle bearbeiteten Leiterkarten, Platinen und Baugruppen eine fundierte Garantie und Gewährleistung vergeben zu können, ausschließlich Komponenten und Geräte zur Instandsetzung an, an denen zuvor keinerlei Fremdeingriffe vorgenommen wurden.

Systematische Instandsetzung, Überarbeitung und Modifikation in der Praxis

Wenn ein Digitalkompensator der Serie DK-38 xxx – und speziell das Modell DK 38 S 6 – ausfällt, bietet die spezialisierte Instandsetzung auf Bauteilebene (Chiplevel-Reparatur) den technisch zielführenden Weg, die Funktionsfähigkeit und metrologische Stabilität des Systems wiederherzustellen.

Das seit 1993 im bayerischen Althegnenberg zwischen Augsburg und München ansässige Fachunternehmen SCHNECKE elektronik hat sich über mehr als drei Jahrzehnte hinweg auf die Analyse, Reparatur, Überarbeitung und Modifikation genau solcher sensiblen elektronischen Baugruppen aus Industrie, Forschung und Medizintechnik spezialisiert.

Messtechnische Fehlerdiagnose und Chiplevel-Instandsetzung durch SCHNECKE elektronik

Im Gegensatz zum bloßen Baugruppentausch setzt die Instandsetzung bei SCHNECKE elektronik unmittelbar auf der Ebene der einzelnen elektronischen Komponenten auf der Leiterplatte an. Da kein starres Reparaturrepertoire die technische Handlungsfähigkeit einschränkt, wird jedes eintreffende Gerät der HBM-Baureihen DK 37, DK-38 xxx oder DMP 39 einer tiefgehenden schaltungstechnischen Analyse unterzogen.

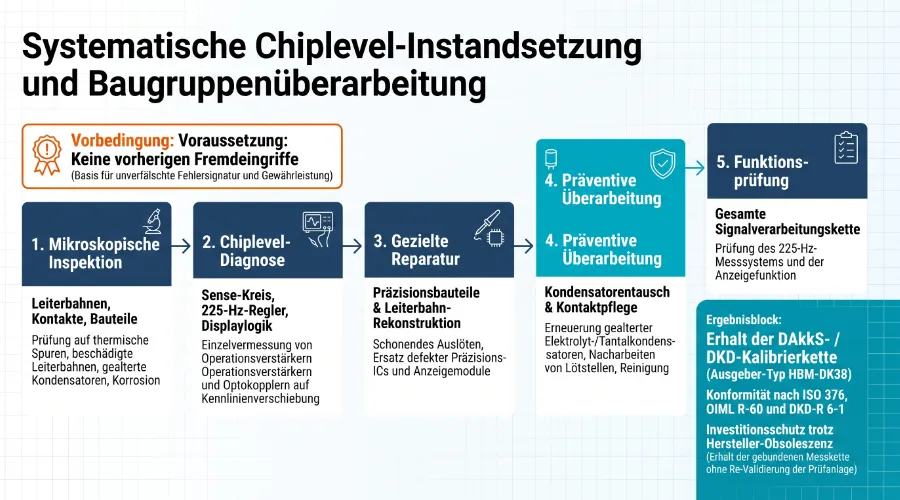

Der strukturierte Instandsetzungsprozess beginnt mit einer optischen und mikroskopischen Inspektion sämtlicher Leiterplatten auf thermische Überlastungsspuren, beschädigte Leiterbahnstrukturen, gealterte Elektrolytkondensatoren und korrodierte Steckverbindungen. Darauf aufbauend erfolgt die systematische Fehlerlokalisierung auf Bauteilebene mithilfe moderner Diagnose- und Messverfahren.

Liegt ein Schaden durch einen falschen Anschluss des Fühlleiters auf den Nullleiter vor, werden sämtliche Halbleiterstufen im Sense-Eingang, die Operationsverstärker des 225-Hz-Speisereglers sowie die Referenz- und Kompensationszweige einzeln vermessen und defekte oder in ihrer Kennlinie verschobene Bauteile lokalisiert.

Bei einem Displaydefekt werden die Anzeigemodule selbst, die Multiplex- und Ausgangstreiberstufen, die galvanisch trennenden Optokoppler sowie die zugehörigen Prozessor- und Speicherbausteine geprüft. Anschließend werden defekte Signaltreiber, Operationsverstärker, Optokoppler, Logikbausteine oder Anzeigesegmente unter Beachtung schonender Lötprofile ausgelötet und durch spezifikationsgetreue Präzisionsbauteile ersetzt, während beschädigte Leiterbahnen fachgerecht rekonstruiert werden.

Präventive Baugruppenüberarbeitung und gezielte Schaltungsmodifikation

Ein entscheidender technischer Mehrwert bei der Betreuung jahrzehntealter Präzisionsmesstechnik liegt in der konsequenten Unterscheidung zwischen einer punktuellen Reparatur und einer umfassenden Überarbeitung. Da bei der Einsendung einer defekten Platine oder eines Komplettgerätes vom Typ DK 38 S 6 alle Bauteile denselben historischen Betriebszyklus durchlaufen haben, beschränkt sich die Arbeit von SCHNECKE elektronik nicht allein auf den Austausch des akut ausgefallenen Bauteils.

Im Rahmen des Überarbeitungs-Service werden die Beschaltung und die angrenzenden Bauteile rund um die eigentliche Fehlerstelle systematisch mituntersucht, um sich anbahnende Sekundärdefekte bereits im Vorfeld zu erkennen und zu beheben. Hierzu zählt insbesondere die präventive Erneuerung gealterter Elektrolyt- und Tantalkondensatoren in den Stromversorgungs- und Filterbaugruppen, das Nacharbeiten kritischer Lötstellen sowie die Reinigung hochohmiger Kontaktflächen.

Durch diese ganzheitliche Überarbeitung wird ein nachhaltiger Investitionsschutz und eine hohe Ausfallsicherheit für den weiteren Lebenszyklus des Messverstärkers erzielt.

Treten an bestimmten Baugruppen oder bei Betreibern mit einer größeren Anzahl baugleicher Geräte konstruktiv bedingte, immer wiederkehrende Ausfälle auf beispielsweise infolge transienter Belastungen oder spezifischer Einsatzbedingungen, bietet SCHNECKE elektronik nach vorheriger technischer Absprache zudem eine gezielte Modifikation der Schaltung an. Durch solche schaltungstechnischen Anpassungen lassen sich konstruktive Schwachstellen dauerhaft entschärfen, ohne die messtechnische Charakteristik des Systems zu verändern. Abschließend durchläuft jede instand gesetzte und überarbeitete Einheit eine umfassende Funktionsprüfung der gesamten Signalverarbeitungskette.

Entscheidungsmatrix zwischen Chiplevel-Instandsetzung und Systemaustausch

Für Verantwortliche in Kalibrierlaboratorien, Qualitätsprüfständen und Forschungsabteilungen stellt sich bei einem Ausfall eines HBM DK 38 S 6 regelmäßig die Frage nach der technisch und wirtschaftlich sinnvollsten Vorgehensweise. Die folgende Gegenüberstellung fasst die entscheidenden Kriterien zwischen einer professionellen Instandsetzung und einer kompletten Neuanschaffung zusammen:

Bewertungskriterium	Professionelle Reparatur & Überarbeitung (Chiplevel)	Systemaustausch durch modernes Neugerät
Gültigkeit bestehender Kalibrierscheine (DAkkS / DKD)	Bleibt erhalten, da der im Zertifikat vorgeschriebene Ausgeber-Typ (HBM-DK38) unverändert in der Messkette verbleibt.	Erlischt für gebundene Messketten, erfordert eine komplette Neukalibrierung und Re-Validierung sämtlicher zugeordneter Aufnehmer.
Integration in bestehende Prüfmaschinen & Software	Vollständig kompatibel, identische 15-polige Steckerbelegung (Code N), identische 225-Hz-Speisung und unveränderte Softwareschnittstellen.	Hoher Anpassungsaufwand für Verkabelung, mechanischen Einbau, Schnittstellentreiber und Prüfstands-Steuerungsprogramme.
Verfügbarkeit bei Obsoleszenz	Realisierbar trotz Abkündigung durch den Originalhersteller, da auf Einzelbauteilebene repariert und überarbeitet wird.	Originalgerät nicht mehr als Neuware verfügbar, Umstieg auf eine andere Gerätegeneration (z. B. QuantumX oder DMP41) erforderlich.
Wirtschaftlichkeit und Investitionsschutz	Kalkulierbarer Aufwand, präventive Bauteilüberarbeitung verlängert die Lebensdauer der Bestandsanlage um viele weitere Betriebsjahre.	Hohe Investitionskosten für Neuanschaffung zuzüglich der sekundären Umbau-, Software- und Zertifizierungskosten.
Nachhaltigkeit und Ressourcenschonung	Erhalt hochwertiger mechanischer Baugruppen, Präzisionsteiler und Gehäuse durch gezielte Erneuerung defekter Elektronikkomponenten.	Aussonderung eines bis auf Einzelbauteile präzisen und langlebigen Referenzgerätes.

Fazit

Die Digitalkompensatoren der Baureihe DK-38 xxx und insbesondere das Modell DK 38 S 6 der ehemaligen Hottinger Baldwin Messtechnik GmbH repräsentieren einen Meilenstein der analogen und digitalen Präzisionsmesstechnik.

Durch das störsichere 225-Hz-Trägerfrequenzverfahren, die konsequente Sechsleiter-Schaltungstechnik und eine Auflösung von 0,00001 mV/V erfüllen diese Systeme selbst nach Jahrzehnten noch die strengen Anforderungen nationaler Metrologie-Institute und industrieller Kalibrierlaboratorien.

Wenn im laufenden Betrieb charakteristische Fehlerbilder wie ein Displaydefekt oder schwere Folgeschäden auf der Leiterplatte durch einen falschen Anschluss des Fühlleiters auf den Nullleiter auftreten, bedeutet dies keineswegs das technische Ende der Messkette.

Vorausgesetzt, am Gerät wurden keine unqualifizierten Fremdeingriffe vorgenommen, ermöglicht die spezialisierte Fehleranalyse, Chiplevel-Reparatur und präventive Baugruppenüberarbeitung durch SCHNECKE elektronik eine vollständige und nachhaltige Wiederherstellung der Funktionsfähigkeit. Betreiber sichern damit nicht nur die messtechnische Zuverlässigkeit ihrer Anlagen, sondern bewahren zugleich die formale Konsistenz ihrer akkreditierten Kalibrier- und Prüfsysteme bei geringen Ausfallzeiten.
