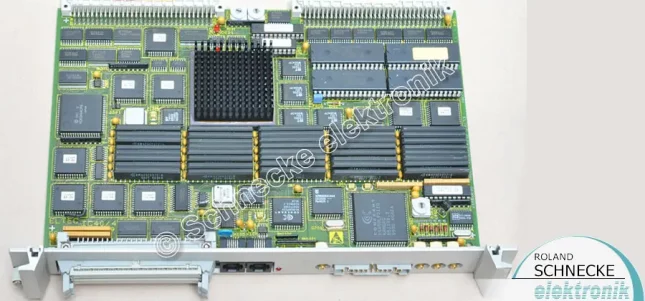

ELTEC Leiterplatte IC40/4 – Industrieller Einplatinencomputer mit Imaging-CPU und Framegrabber-Funktion

Die ELTEC Leiterplatte IC40/4 ist ein leistungsfähiger industrieller Einplatinencomputer mit integrierter Imaging-CPU und Framegrabber-Funktion, der speziell für den Einsatz in Hochgeschwindigkeits-Kamerasystemen der industriellen Bildverarbeitung konzipiert wurde. Der typische Einsatzbereich umfasst automatisierte Qualitätskontroll- und Inspektionssysteme in der industriellen Lebensmittelverarbeitung sowie in der Verpackungs-, Pharma- und Konsumgüterindustrie, wo Produkte auf Fließbändern mit hoher Durchlaufgeschwindigkeit in Echtzeit auf Fehler, Verunreinigungen, Maßabweichungen oder Kennzeichnungsmängel geprüft werden müssen.

Technisch übernimmt die IC40/4 die vollständige Signalkette der industriellen Bildverarbeitung: Der integrierte Framegrabber digitalisiert eingehende analoge Videosignale von angeschlossenen Industriekameras mit hoher Abtastrate und Bildwiederholfrequenz, die Imaging-CPU verarbeitet die digitalisierten Bilddaten in Echtzeit mittels hinterlegter Bildverarbeitungsalgorithmen und gibt die Auswertungsergebnisse – etwa Gut-Schlecht-Entscheidungen, Messwerte oder Fehlercodes an nachgelagerte Steuerungs- und Aussortiereinheiten weiter. Die leistungsfähige Prozessorarchitektur und die enge Hardware-Integration von Bilderfassung und -verarbeitung auf einer einzigen Platine ermöglichen dabei die für Hochgeschwindigkeitsanwendungen erforderlichen minimalen Latenzzeiten. Fehlfunktionen der IC40/4 äußern sich typischerweise durch Bilderfassungsfehler, fehlerhafte Inspektionsergebnisse, Systemabstürze der Bildverarbeitungseinheit oder den vollständigen Ausfall der automatisierten Qualitätskontrolle. Im Rahmen einer fachgerechten Reparatur werden charakteristische Fehlerbilder wie defekte Framegrabber-Bausteine, ausgefallene Signalverarbeitungs- oder Schnittstellenkomponenten, fehlerhafte Speicherbausteine sowie beschädigte Leiterbahnstrukturen systematisch lokalisiert und behoben – abschließend erfolgt eine umfassende Funktionsprüfung der Bilderfassungs- und Verarbeitungskette, um eine zuverlässige Echtzeit-Bildverarbeitung und stabile Inspektionsqualität im industriellen Produktionsbetrieb dauerhaft sicherzustellen.
