Die Firma SCHNECKE elektronik hat besondere Erfahrungen mit nachfolgenden speziellen Leiterplatten und Platinen der Firma EAE.
Leiterplatten und Platinen der Firma EAE

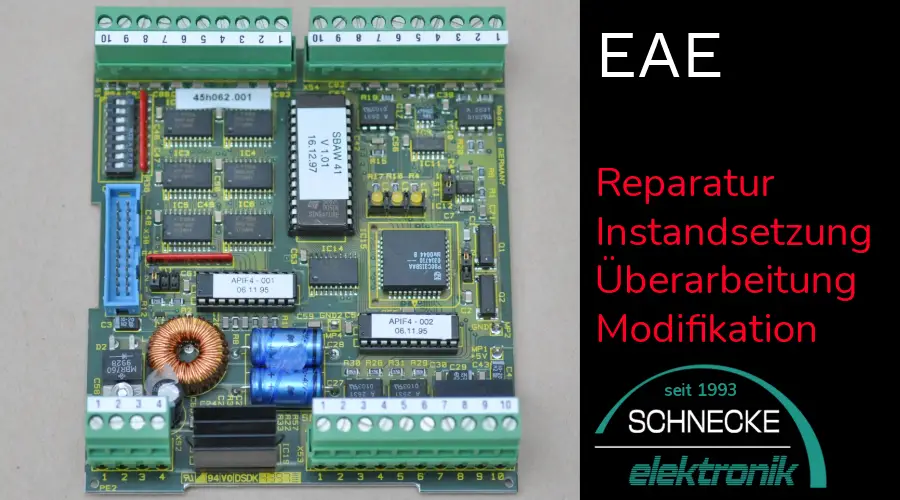

EAE SBWA41
Hersteller:
EAE
Bauteil:
I/O Platine für Winkelsensoren
Artikel- / Model-Nr.:
SBWA41
Beschreibung:
Reparatur EAE I/O Platine SBWA41
Die EAE I/O Platine SBWA41 ist eine elektronische Schnittstellenbaugruppe zur Verarbeitung von Signalen der Winkelsensoren in MAN-Roland Druckmaschinen. Die Leiterplatte übernimmt die Erfassung, Aufbereitung und Weiterleitung von Messsignalen und trägt damit wesentlich zur präzisen Steuerung und Synchronisation der Maschinenfunktionen im Druckprozess bei. Im Rahmen der Reparatur werden elektrische und elektronische Fehler systematisch analysiert, defekte Bauteile fachgerecht instand gesetzt oder ersetzt und die Baugruppe anschließend umfassend geprüft, um eine zuverlässige Signalverarbeitung und Betriebssicherheit sicherzustellen.
EAE WISIBOX 12
Hersteller:
EAE
Bauteil:
Kommunikationseinheit
Artikel- / Model-Nr.:
WISIBOX 12
Beschreibung:
Reparatur EAE Kommunikationseinheit WISIBOX 12 (WISIBOX12.03)
Die EAE WISIBOX 12 (A-Nr. 55542) ist eine speicherprogrammierbare Kommunikationseinheit für industrielle Automatisierungs- und Druckmaschinenanwendungen. Die Baugruppe fungiert als zentrale Prozessoreinheit mit integrierten I/O-Funktionen und übernimmt die Steuerung sowie Datenkommunikation innerhalb des Gesamtsystems. Die Programmierung erfolgt über CODESYS, eine etablierte Entwicklungsumgebung für speicherprogrammierbare Steuerungen (SPS) in der Industrieautomation. Im Rahmen der Reparatur werden elektronische und kommunikative Fehler analysiert, defekte Komponenten instand gesetzt oder ersetzt und die Einheit anschließend umfassend geprüft, um eine zuverlässige Prozess- und Systemkommunikation sicherzustellen.
Gallerie: Leiterplatten und Platinen der Firma EAE
Spezifische Beschreibungen
EAE SBWA41
EAE I/O Platine SBWA41 – Schnittstellenbaugruppe für Winkelsensoren in MAN-Roland Druckmaschinen
Die EAE I/O Platine SBWA41 ist eine spezialisierte elektronische Schnittstellenbaugruppe, die für den Einsatz in Bogenoffset-Druckmaschinen von MAN-Roland entwickelt wurde und dort eine zentrale Rolle in der präzisen Erfassung und Verarbeitung von Winkelsensorsignalen übernimmt. In Hochleistungsdruckmaschinen ist die exakte Winkelerfassung rotierender Maschinenachsen – etwa von Druckzylindern, Greifertrommeln oder Farbwerkantrieben – eine grundlegende Voraussetzung für die synchrone Steuerung aller Druckwerke, die Bogenübergabe sowie die Registergenauigkeit im Mehrfarbendruck. Technisch fungiert die SBWA41 als digitale und analoge Signalschnittstelle zwischen den am Maschinenkörper installierten Winkelsensoren – typischerweise Inkremental- oder Absolutwertgebern – und der übergeordneten Maschinensteuerung: Sie erfasst die eingehenden Messsignale, bereitet diese auf, führt eine Pegelanpassung und Signalkonditionierung durch und leitet die verarbeiteten Daten zuverlässig an die Steuerungs- und Regelungseinheiten weiter. Fehler oder Signalabweichungen in dieser Baugruppe äußern sich in der Regel durch Registerprobleme, Synchronisationsfehler zwischen den Druckwerken oder Maschinenstillstände infolge fehlerhafter Positionsrückmeldungen.
Im Rahmen einer fachgerechten Reparatur werden elektrische Fehlerbilder wie defekte Signaltreiber, fehlerhafte Optokoppler, ausgefallene Schnittstellenbausteine oder beschädigte Leiterbahnstrukturen systematisch lokalisiert und behoben – abschließend erfolgt eine umfassende Funktionsprüfung der Signalverarbeitungskette, um eine zuverlässige und präzise Winkelerfassung im Druckbetrieb dauerhaft sicherzustellen.
EAE WISIBOX 12
EAE WISIBOX 12 – Speicherprogrammierbare Kommunikationseinheit für Industrieautomation und Druckmaschinenanwendungen
Die EAE WISIBOX 12 (WISIBOX12.03, A-Nr. 55542) ist eine speicherprogrammierbare Kommunikations- und Steuerungseinheit, die für den Einsatz in industriellen Automatisierungsanlagen sowie in Druckmaschinenanwendungen – insbesondere in MAN-Roland Drucksystemen – entwickelt wurde. Als zentrale Prozessorbaugruppe mit integrierten I/O-Funktionen übernimmt sie gleichzeitig Steuerungs-, Verarbeitungs- und Kommunikationsaufgaben innerhalb eines vernetzten Maschinenverbunds und vereint damit die Funktionalität einer kompakten SPS mit der eines industriellen Kommunikationsknotens in einer einzigen Baugruppe.
Technisch basiert die WISIBOX 12 auf einer programmierbaren Prozessorarchitektur, die über die weit verbreitete CODESYS-Entwicklungsumgebung konfiguriert und programmiert wird – einem IEC-61131-3-konformen Softwareframework, das eine flexible Anpassung der Steuerungslogik an unterschiedliche Maschinenkonfigurationen und Prozessanforderungen ermöglicht. Die integrierten I/O-Schnittstellen erlauben die direkte Erfassung digitaler und analoger Prozesssignale, während die Kommunikationsschnittstellen den Datenaustausch mit übergeordneten Steuerungssystemen, Feldbus-Netzwerken und weiteren Maschinenmodulen sicherstellen. Fehler in dieser Baugruppe können sich durch Kommunikationsausfälle, fehlerhafte Prozessdatenübertragung oder den vollständigen Ausfall der Steuerungsfunktion im Gesamtsystem äußern. Im Rahmen einer fachgerechten Reparatur werden elektronische Fehlerbilder wie defekte Prozessor- oder Kommunikationsbausteine, fehlerhafte Speicherkomponenten, ausgefallene I/O-Treiberstufen oder Schnittstellenfehler systematisch diagnostiziert und behoben, abschließend erfolgt eine umfassende Funktionsprüfung inklusive Kommunikationstest, um die zuverlässige Prozess- und Systemintegration der Einheit dauerhaft sicherzustellen.
