AEG AC2000 E230G60/25 BWrug-Cü – Regelbare Gleichstromversorgung für kritische Energieanlagen

Die AEG E230G60/25 BWrug-Cü ist ein hochzuverlässiger Umrichter (Converter), der speziell für den Einsatz in kritischen Stromversorgungsanlagen konzipiert wurde. Ihr Haupteinsatzgebiet liegt in Kraftwerken und Energieversorgungsanlagen, wo sie die unterbrechungsfreie Gleichspannungsversorgung für Steuerungs-, Überwachungs- und Schutzsysteme gewährleistet. Technisch wandelt das Gerät eine Eingangsspannung von 230V AC (47…400 Hz) bei maximal 13A AC in eine geregelte Gleichspannung von 67V DC mit bis zu 25A DC Ausgangsstrom um, was einer Ausgangsleistung von circa 1,7 kW entspricht. Die breite Frequenztoleranz des Eingangs macht die Baugruppe besonders geeignet für Umgebungen mit variabler Netzfrequenz oder Notstromversorgung. Die Baugruppe verfügt über umfassende Schutzfunktionen gegen Überlast, Kurzschluss und Übertemperatur sowie eine galvanische Trennung zwischen Eingangs- und Ausgangsseite. Die Kennzeichnung „BWrug-Cü“ deutet auf eine besondere Ausführung mit erhöhter Betriebssicherheit, Überwachungsfunktionen und Konformität mit spezifischen Kraftwerksnormen hin. Durch ihre robuste Bauweise, EMV-gerechte Konstruktion und die mögliche Umgebungsanpassung („Umgest.:AUT Adjusted to“) eignet sich der Umrichter insbesondere für sicherheitsrelevante Anwendungen, bei denen höchste Verfügbarkeit und Zuverlässigkeit der Stromversorgung unerlässlich sind.

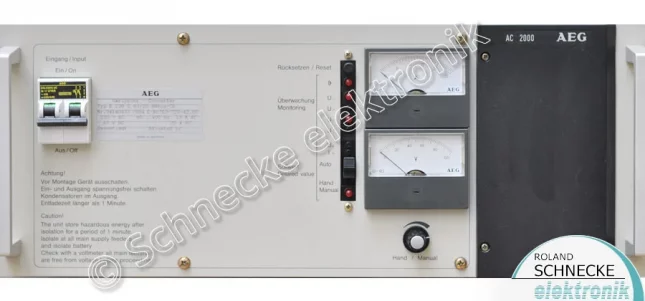

AEG AC2000 E230G48/30 BWrug-Cü

Die AEG AC2000 E230G48/30 BWrug-Cü ist ein hochzuverlässiger Gleichstromumrichter (Power Supply/Converter), der speziell für den Einsatz in kritischen Stromversorgungsanlagen konzipiert wurde. Ihr Haupteinsatzgebiet liegt in Kraftwerken und Energieversorgungsanlagen, wo sie die unterbrechungsfreie Gleichspannungsversorgung für Steuerungs-, Überwachungs- und Schutzsysteme gewährleistet. Technisch wandelt das Gerät eine Eingangsspannung von 230V AC (typischerweise im Frequenzbereich 47…400 Hz) in eine präzise geregelte Gleichspannung von 48V DC mit bis zu 30A DC Ausgangsstrom um, was einer Ausgangsleistung von circa 1,44 kW entspricht. Die 48V-Ausgangsspannung ist eine Standardspannung in der Kraftwerks- und Telekommunikationstechnik und wird häufig für die Versorgung von Schutzrelais, Leittechnik und Kommunikationssystemen eingesetzt. Die Baugruppe arbeitet nach dem Schaltreglerprinzip mit aktiver Leistungsfaktorkorrektur und bietet eine präzise Spannungsregelung auch bei schwankender Eingangsspannung oder wechselnden Lastbedingungen. Sie verfügt über umfassende Schutzfunktionen gegen Überlast, Kurzschluss und Übertemperatur sowie eine galvanische Trennung zwischen Eingangs- und Ausgangsseite. Die Kennzeichnung „BWrug-Cü“ deutet auf eine besondere Ausführung mit erhöhter Betriebssicherheit, Überwachungsfunktionen und Konformität mit spezifischen Kraftwerksnormen hin. Dank ihrer robusten Bauweise, EMV-konformen Auslegung und der Einhaltung strenger Industrienormen ist die AC2000 besonders für sicherheitskritische Anwendungen geeignet, bei denen eine dauerhaft zuverlässige und hochverfügbare Stromversorgung zwingend erforderlich ist.

AEG AC2000 E230G24/65 BWrug-Cü

Die AEG AC2000 E230G24/65 BWrug-Cü ist ein leistungsstarker Gleichstromumrichter (Power Supply/Converter), der speziell für den Einsatz in kritischen Stromversorgungsanlagen konzipiert wurde. Ihr Haupteinsatzgebiet liegt in Kraftwerken und Energieversorgungsanlagen, wo sie die unterbrechungsfreie Gleichspannungsversorgung für Steuerungs-, Überwachungs- und Schutzsysteme gewährleistet. Technisch wandelt das Gerät eine Eingangsspannung von 230V AC (typischerweise im Frequenzbereich 47…400 Hz) in eine präzise geregelte Gleichspannung von 24V DC mit bis zu 65A DC Ausgangsstrom um, was einer Ausgangsleistung von circa 1,56 kW entspricht. Die 24V-Ausgangsspannung ist die am weitesten verbreitete Standardspannung in der Automatisierungs- und Steuerungstechnik und wird für die Versorgung von SPS-Systemen, Schaltschränken, Sensoren, Aktoren und Sicherheitskreisen eingesetzt. Die Baugruppe arbeitet nach dem Schaltreglerprinzip mit aktiver Leistungsfaktorkorrektur und bietet eine präzise Spannungsregelung auch bei schwankender Eingangsspannung oder wechselnden Lastbedingungen. Sie verfügt über umfassende Schutzfunktionen gegen Überlast, Kurzschluss und Übertemperatur sowie eine galvanische Trennung zwischen Eingangs- und Ausgangsseite. Die Kennzeichnung „BWrug-Cü“ deutet auf eine besondere Ausführung mit erhöhter Betriebssicherheit, Überwachungsfunktionen und Konformität mit spezifischen Kraftwerksnormen hin. Durch ihre robuste Bauweise, den hohen Ausgangsstrom für leistungsintensive Anwendungen, EMV-gerechte Konstruktion und die Erfüllung strenger Normen für Industrieumgebungen eignet sich die AC2000 insbesondere für sicherheitsrelevante Anwendungen, bei denen höchste Verfügbarkeit und Zuverlässigkeit der Stromversorgung unerlässlich sind.

AEG AC2500 E230G212/10 BWrug-Cü

Die AEG AC2000 E230G24/65 BWrug-Cü ist ein leistungsstarkes Batterieladegerät mit integrierter Pufferversorgung (Power Supply/Converter), das speziell für den Einsatz in kritischen Stromversorgungsanlagen konzipiert wurde. Ihr Haupteinsatzgebiet liegt in Kraftwerken und Energieversorgungsanlagen, wo sie einen wichtigen Teil der unterbrechungsfreien Gleichspannungsversorgung für Steuerungs-, Überwachungs- und Schutzsysteme übernimmt. Technisch wandelt das Gerät eine Eingangsspannung von 230V AC (typischerweise im Frequenzbereich 47…400 Hz) in eine präzise geregelte Gleichspannung von nominal 24V DC mit bis zu 65A DC Ausgangsstrom um. Das Ladegerät arbeitet nach der UI-Kennlinie (Spannungs-/Strombegrenzung) und bietet verschiedene Ladespannungsstufen für unterschiedliche Betriebszustände: Erhaltungsladung für den Normalbetrieb, Ausgleichsladung zur periodischen Batteriewartung und Schnellladung nach Entladung, wobei sich bei der Schnellladung die maximale Ausgangsleistung von circa 2 kW ergibt. Die 24V-Nennspannung entspricht Blei-Säure- oder Blei-Gel-Batteriesystemen mit 12 Zellen und ist die Standardspannung für unterbrechungsfreie Gleichstromversorgungen (USV) in der Kraftwerks- und Automatisierungstechnik. Die Baugruppe arbeitet nach dem Schaltreglerprinzip mit aktiver Leistungsfaktorkorrektur und bietet eine präzise Spannungsregelung auch bei schwankender Eingangsspannung oder wechselnden Lastbedingungen. Sie verfügt über umfassende Schutzfunktionen gegen Überlast, Kurzschluss, Tiefentladung und Übertemperatur sowie eine galvanische Trennung zwischen Eingangs- und Ausgangsseite. Die Kennzeichnung „BWrug-Cü“ deutet auf eine besondere Ausführung mit erhöhter Betriebssicherheit, Überwachungsfunktionen und Konformität mit spezifischen Kraftwerksnormen hin. Durch ihre robuste Bauweise, den hohen Ausgangsstrom für leistungsintensive Anwendungen und angeschlossene Batteriebänke, EMV-gerechte Konstruktion und die Erfüllung strenger Normen für Industrieumgebungen eignet sich die AC2000 insbesondere für sicherheitsrelevante Anwendungen, bei denen höchste Verfügbarkeit und Zuverlässigkeit der Stromversorgung unerlässlich sind.

AEG AC2000 E230G24/65 BWrug-Cü

Die AEG AC2000 E230G24/65 BWrug-Cü ist ein leistungsstarkes Batterieladegerät mit integrierter Pufferversorgung (Power Supply/Converter), das speziell für den Einsatz in kritischen Stromversorgungsanlagen konzipiert wurde. Ihr Haupteinsatzgebiet liegt in Kraftwerken und Energieversorgungsanlagen, wo sie einen wichtigen Teil der unterbrechungsfreien Gleichspannungsversorgung für Steuerungs-, Überwachungs- und Schutzsysteme übernimmt. Technisch wandelt das Gerät eine Eingangsspannung von 230V AC (typischerweise im Frequenzbereich 47…400 Hz) in eine präzise geregelte Gleichspannung von nominal 24V DC mit bis zu 65A DC Ausgangsstrom um. Das Ladegerät arbeitet nach der UI-Kennlinie (Spannungs-/Strombegrenzung) und bietet verschiedene Ladespannungsstufen für unterschiedliche Betriebszustände: Erhaltungsladung für den Normalbetrieb, Ausgleichsladung zur periodischen Batteriewartung und Schnellladung nach Entladung, wobei sich bei der Schnellladung die maximale Ausgangsleistung von circa 2 kW ergibt. Die 24V-Nennspannung entspricht Blei-Säure- oder Blei-Gel-Batteriesystemen mit 12 Zellen und ist die Standardspannung für unterbrechungsfreie Gleichstromversorgungen (USV) in der Kraftwerks- und Automatisierungstechnik. Die Baugruppe arbeitet nach dem Schaltreglerprinzip mit aktiver Leistungsfaktorkorrektur und bietet eine präzise Spannungsregelung auch bei schwankender Eingangsspannung oder wechselnden Lastbedingungen. Sie verfügt über umfassende Schutzfunktionen gegen Überlast, Kurzschluss, Tiefentladung und Übertemperatur sowie eine galvanische Trennung zwischen Eingangs- und Ausgangsseite. Die Kennzeichnung „BWrug-Cü“ deutet auf eine besondere Ausführung mit erhöhter Betriebssicherheit, Überwachungsfunktionen und Konformität mit spezifischen Kraftwerksnormen hin. Durch ihre robuste Bauweise, den hohen Ausgangsstrom für leistungsintensive Anwendungen und angeschlossene Batteriebänke, EMV-gerechte Konstruktion und die Erfüllung strenger Normen für Industrieumgebungen eignet sich die AC2000 insbesondere für sicherheitsrelevante Anwendungen, bei denen höchste Verfügbarkeit und Zuverlässigkeit der Stromversorgung unerlässlich sind.

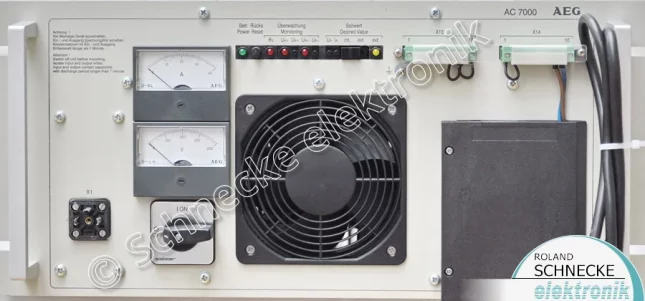

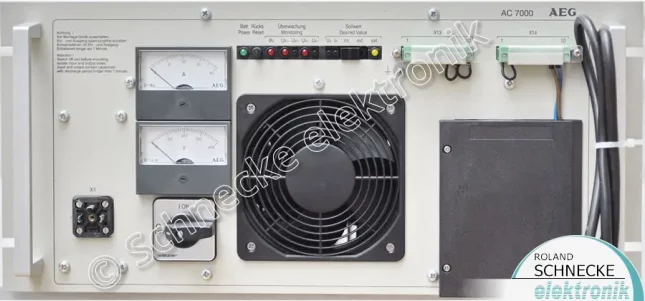

AEG AC7000 D400G106/60 BWrug-CFu Stromversorgungsinfrastruktur für kritische Kraftwerksanwendungen

Das AEG AC7000 D400G106/60 BWrug-CFu ist ein hochspezialisiertes Gleichrichter- und Ladesystem für die unterbrechungsfreie Stromversorgung (USV) in sicherheitskritischen Anlagen wie Kraftwerken. Das Gerät wandelt 3x400V Drehstrom über eine robuste, vollgesteuerte Thyristorbrücke in eine präzise geregelte und geglättete Gleichspannung von 106V bei 60A um. Der technische Code BWrug („Brückenschaltung, Wechselstrom, regelbar, überwacht/geglättet“) garantiert dabei eine hohe Toleranz gegenüber Netzstörungen und Kurzschlüssen, während die Steuereinheit CFu (Controller/Fernüberwachung) das Batteriemanagement für parallel geschaltete Notstrom-Akkus sowie die Anbindung an die zentrale Leittechnik übernimmt. Aufgrund dieser Eigenschaften wird das System primär zur Sicherung der Prozessleittechnik in nuklearen (KTA 1401-Zertifizierung) und konventionellen Energieerzeugungsanlagen eingesetzt.

AEG UniVert G220: Hochleistungs-Wechselrichter für kritische Infrastrukturen

AEG UniVert (Typ: G220 E230/14,4/2rfg-CFp3,3) ist ein spezialisierter Industrie-Wechselrichter, der als essentielles Bindeglied in der unterbrechungsfreien Stromversorgung fungiert. Seine technische Funktion besteht darin, eine Gleichspannung von 220 V (DC) präzise in eine stabile 230 V Wechselspannung (AC) mit einer Frequenz von 50 Hz umzuwandeln, wobei er einen Ausgangsstrom von bis zu 14,4 A bereitstellt. Der primäre Einsatzbereich liegt in hochsensiblen Energieversorgungsanlagen, insbesondere in Kraftwerken. Dort dient er dazu, die Stromversorgung kritischer Steuerungs- und Leittechnik sicherzustellen, indem er diese aus den vorhandenen Stationsbatterien speist. Dies garantiert auch bei Netzstörungen einen lückenlosen Betrieb der Überwachungssysteme.

Die Typenbezeichnung bei AEG Power Solutions folgt einer festen Logik, die dem Techniker auf einen Blick alle wichtigen elektrischen und baulichen Parameter verrät.

Hier ist die detaillierte Aufschlüsselung für das Modell G220 E230/14,4/2rfg-CFp3,3:

1. Elektrische Basiswerte

• G220: Beschreibt den Eingang. Das G steht für Gleichstrom (DC), und 220 gibt die Nennspannung von 220 V DC an (typisch für Kraftwerksbatterien).

• E230: Beschreibt den Ausgang. Das E steht für Einphasen-Wechselstrom, und 230 steht für die Ausgangsspannung von 230 V AC.

• 14,4: Dies ist der maximale Nennausgangsstrom in Ampere (A).

2. Bauweise und Spezifikationen (2rfg)

• 2: Steht oft für die Gerätegeneration oder eine spezifische Gehäusebauform innerhalb der Serie.

• r (rack): Kennzeichnet das Gerät als Baugruppenträger oder Einschub für 19-Zoll-Schranksysteme.

• f (fernmeldetauglich): Das Gerät ist besonders gut gefiltert. Die Ausgangsspannung hat eine sehr geringe Welligkeit und erfüllt strenge EMV-Richtlinien (elektromagnetische Verträglichkeit), damit keine Störungen in empfindliche Steuerungs- oder Funkleitungen induziert werden.

• g (geregelt): Das Gerät verfügt über eine elektronische Regelung, die die Ausgangsspannung auch bei schwankender DC-Eingangsspannung (z. B. während des Ladevorgangs der Batterien) extrem stabil hält.

3. Steuerung und Leistung (CFp3,3)

• CF (Control Function / Compact Form): Bezieht sich auf die integrierte Steuerungseinheit (Mikroprozessor-Überwachung), die Parameter wie Temperatur, Last und Statusmeldungen verarbeitet.

• p (parallel): Das „p“ ist entscheidend für die Ausfallsicherheit. Es bedeutet, dass das Gerät parallel-schaltfähig ist. Mehrere dieser Wechselrichter können zusammengeschaltet werden, um die Leistung zu erhöhen oder eine n+1 Redundanz aufzubauen (fällt ein Gerät aus, übernehmen die anderen ohne Unterbrechung).

• 3,3: Dies ist die Scheinleistung des Geräts in kVA (Kilo-Volt-Ampere). Rechnet man $230\text{ V} \times 14,4\text{ A}$, ergibt das ca. $3.312\text{ VA}$, also gerundet 3,3 kVA.

Zusammenfassend: Es handelt sich um einen hochgradig entstörten, parallelfähigen 19-Zoll-Einschub, der speziell für die extrem stabilen Anforderungen in der Leittechnik von Kraftwerken konstruiert wurde.

AEG AC 1200: Fernregelbare Schaltstromversorgung für Kraftwerkstechnik

Das AEG AC 1200 (Typ: G106/8.5 E230 BWrug-Cpü) ist eine hochperformante fernregelbare Gleichstromversorgung in kompakter Schaltnetzteil-Technologie (Switched Mode Power Supply). Seine technische Funktion umfasst die hocheffiziente Umwandlung von 230 V Wechselstrom (AC) in eine präzise geregelte Gleichspannung von 106 V (DC) mit einem Ausgangsstrom von 8,5 A. Durch die „BWrug-Cpü“-Klassifizierung ist das Gerät nicht nur elektronisch geregelt und gegen Störungen gefiltert, sondern auch für den Parallelbetrieb zur Redundanzsteigerung ausgelegt und verfügt über eine integrierte Überwachung (Monitoring). Der Einsatzbereich liegt vorwiegend in kritischen Stromversorgungsanlagen von Kraftwerken, wo es zur stabilen Versorgung von Gleichstrom-Bus-Systemen, zur Batterieladung oder zur Speisung von Schutz- und Leittechnik eingesetzt wird, die eine extrem hohe Verfügbarkeit erfordert.

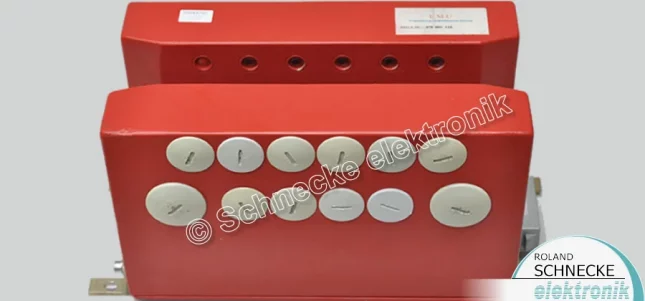

AEG Digiread 470001118: Industrielles Transponder-Lesesystem

Das AEG Digiread (E-Nr. 470 001 118) ist ein robustes, induktives Transponder-Lesesystem, das für die berührungslose Identifikation in automatisierten Prozessen entwickelt wurde. Seine technische Funktion besteht darin, codierte Datenträger – im industriellen Sprachgebrauch dieser Systemgeneration oft als „Lochkarten-Transponder“ bezeichnet – auszulesen. Das System nutzt elektromagnetische Felder, um Informationen von vorbeifahrenden Datenträgern zu erfassen, ohne dass ein physischer Kontakt nötig ist. Der primäre Einsatzbereich liegt in Fertigungsanlagen der Kfz-Industrie, insbesondere an Montagebändern und Förderanlagen. Dort dient es dazu, Werkstückträger zu identifizieren, den Materialfluss zu steuern und sicherzustellen, dass jedes Fahrzeugchassis exakt nach den hinterlegten Spezifikationen gefertigt wird.

Die Technik der „Lochkarten-Transponder“

Obwohl der Begriff „Lochkarte“ an Papierstreifen erinnert, handelt es sich hierbei um extrem robuste Kunststoffgehäuse (die Datenträger), die an den Werkstückträgern befestigt sind.

• Mechanische Codierung: Im Inneren dieser Transponder befinden sich oft Metallstifte oder Schwingkreise (LC-Glieder). Die „Codierung“ erfolgte häufig dadurch, dass an bestimmten Positionen des Datenträgers Löcher gebohrt wurden (oder Stifte entfernt wurden), um die Resonanz oder die magnetische Kopplung an dieser Stelle zu unterbrechen.
• Bit-Muster: Jede Position auf dem Transponder entspricht einem Bit. Der Digiread-Leser (das rote Modul auf deinem Bild) hat für jede dieser Positionen eine eigene Empfangsantenne (Spule). Fährt der Transponder am Leser vorbei, erkennt das Gerät anhand des induktiven Feedbacks, an welcher Stelle ein „Loch“ (kein Signal) oder ein „Kontakt“ (Signal) vorliegt.
• Vorteil: Diese Technik ist absolut unempfindlich gegenüber Schmutz, Öl, Lackresten oder starken elektromagnetischen Feldern, wie sie in der Kfz-Produktion (Schweißroboter) vorkommen.

Ersatzmöglichkeiten und Migration

Da das AEG Digiread-System seit vielen Jahren nicht mehr produziert wird, stehen Unternehmen bei Defekten vor der Herausforderung der Modernisierung.

Wichtig: Ein direkter 1-zu-1-Tausch gegen ein modernes System ist meist nicht möglich, da die mechanischen Halterungen und die Software-Schnittstelle (Protokoll) in der SPS angepasst werden müssen.

AEG Protect 1.: Hochverfügbare USV-Lösung für kritische IT- und Industrieinfrastrukturen

Die AEG Protect 1. (Modelle 1.100, 1.150 und 1.200) ist eine unterbrechungsfreie Stromversorgung, die auf der Dauerwandlertechnologie (VFI SS 111) basiert und eine hocheffiziente Absicherung für Leistungen von 10 bis 20 kVA bietet. Ihre technische Funktion besteht darin, angeschlossene Verbraucher kontinuierlich mit einer reinen, sinusförmigen Wechselspannung zu versorgen, indem sie Netzstörungen über Filter eliminiert und im Falle eines Stromausfalls lückenlos Energie aus externen Batteriemodulen (z. B. Protect 1.100 BP oder 1.BP20) einspeist. Das System verfügt über IGBT-Wechselrichter, eine PFC-Logik zur Minimierung von Netzrückwirkungen sowie einen automatischen und manuellen Bypass für maximale Redundanz und Wartungssicherheit. Der primäre Einsatzbereich umfasst hochsensible Umgebungen wie kleine Datencenter, Serverräume, Netzwerk- und Telekommunikationseinrichtungen sowie kritische Energieversorgungsanlagen in der Industrie und in Kraftwerken.

AEG Protect C: Hochverfügbares Online-USV-System für IT und Industrie

Die AEG Protect C ist ein einphasiges USV-System in den Leistungsklassen von 1.000 bis 10.000 VA. Ihre technische Funktion basiert auf der VFI-Doppelwandler-Online-Technologie, die eine kontinuierliche Versorgung kritischer Lasten mit einer reinen, sinusförmigen Spannung gewährleistet und so einen umfassenden Schutz gegen alle Arten von Netzproblemen bietet. Das System verfügt über ein extrem breites Eingangsspannungsfenster (110 bis 300 VAC), einen hocheffizienten ECO-Modus sowie integrierte Batterien. Die größeren Modelle (6.000 und 10.000 VA) ermöglichen zudem einen Parallelbetrieb in n+x-Technologie, um die Leistung zu steigern oder eine aktive Redundanz zu erzielen. Der primäre Einsatzbereich umfasst den SMB-Bereich (kleine und mittlere Unternehmen) zur Absicherung von IT-Infrastrukturen wie Servern, Workstations und Speichersystemen sowie industrielle Prozessautomatisierung, kritische Kontrollsysteme, IoT-Anwendungen, Finanzinstitute (Geldautomaten) und Edge-Computing.

AEG ProtectPLUS S300: Hocheffiziente transformatorlose USV-Lösung für höchste Zuverlässigkeit und Leistungsdichte

Die AEG ProtectPLUS S300 ist eine hocheffiziente, transformatorlose USV-Anlage, die auf modernster 3-stufiger IGBT-Technologie basiert. Ihre technische Funktion beruht auf der Doppelwandlertechnik (VFI), die eine kontinuierliche Stromversorgung für kritische Lasten mit einem Wirkungsgrad von bis zu 95,6 % (bzw. 98 % im Eco-Modus) sicherstellt. Das System deckt einen Leistungsbereich von 10 bis 200 kVA ab und zeichnet sich durch einen Eingangsleistungsfaktor von nahezu 1 sowie niedrige Netzrückwirkungen (THDi < 3 %) aus. Der primäre Einsatzbereich umfasst kleine bis mittelgroße kritische Anwendungen in den Sektoren IT, Industrie 4.0, Finanzen und Handel, Gesundheitswesen sowie Logistik. Die Anlage bietet zudem eine skalierbare Architektur für bis zu acht parallel geschaltete Geräte und verfügt über ein 4,3″-Touchscreen-Display zur Überwachung aller wichtigen Parameter.
